SD34F-PHM 工業在線PH/ORP使用說明書
一、技術指標
測量對象 | pH | ORP |
量程 | 0~14pH | -1999~1999mV |
分辨率 | 0.01pH | 1mV |
精確度 | ±0.05pH | ±1mV |
穩定性 | ＜0.02pH / 24H | ＜2mV/24H |
電極校準 | 兩點自動校準 | / |
溫度補償方式 | 手動或自動溫度補償 | / |
開關控制 | 高點、低點兩路繼電器 | |
繼電器規格 | AC250V/3A | |
模擬信號 | 4-20mA輸出，最大負載500Ω (可選配第二路4-20mA輸出，變送溫度值)
| |
通訊接口 | RS485(選配) | |
電源 | AC220V 或DC24V | |
額定功率 | 5W | |
輸入阻抗 | ＞1x1012 Ω | |
尺寸 | 96x96x97 mm | |
開孔尺寸 | 86x86mm | |
顯示方式 | 高性能中文液晶，陽光下可視 | |
工作條件 | 環境溫度: -25 ~ 75℃ 空氣相對濕度: ≤90% 除地球磁場外周圍無強磁場干擾
| |
二、儀表安裝說明

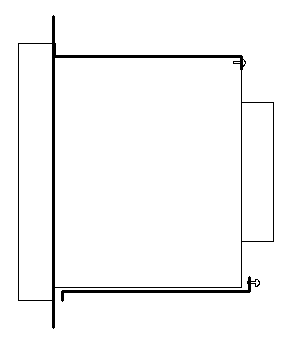

在儀表柜或安裝面板上開出一個86x86mm的安裝方孔，將儀表插入安裝孔，固定螺絲，如圖2-1所示。
圖2-1 儀表固定方式
三、電極安裝方式
常見安裝方式示意圖：
圖3-1
注意事項:
1、請不要把PH電極直接投入水中，應使用電極安裝支架或流通杯。（適用于沉入式安裝或流通式安裝）。
2、安裝前請務必使用生料帶（3/4螺紋處）做好防水封閉工作，避免水進入PH電極中，造成PH電極電纜線短路。
3、如需接長電極的電纜線，請選用專用的電極纜線，加長時注意小心剝線和接線（切勿用普通線延長電極線，否則會造成測量錯誤）。

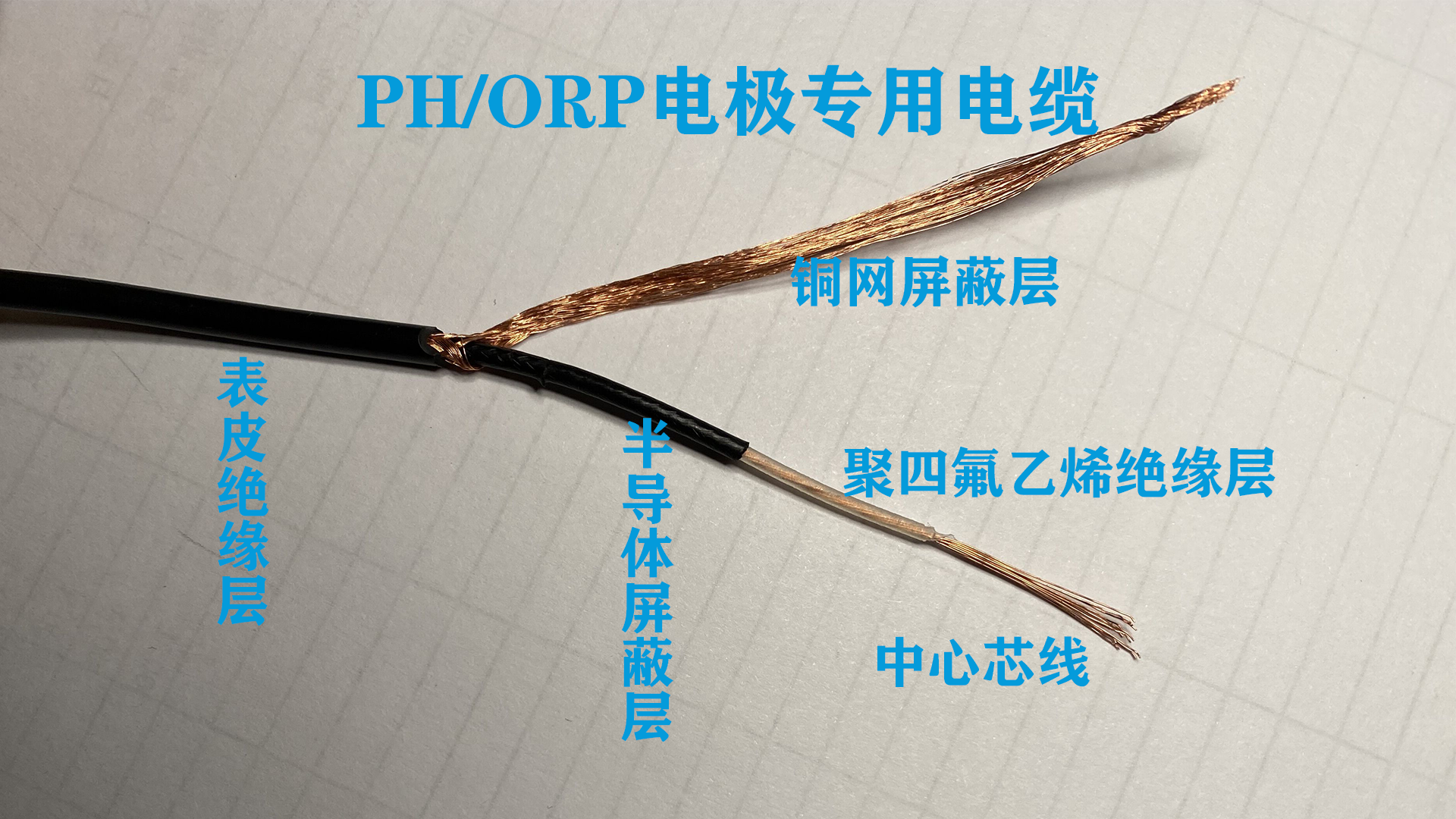

電極線結構如圖3-2所示，注意接線的時候一定要?jiǎng)兂?號黑色導電橡膠，防止2號參比線和5號測量線短路，同時要做好接線處的密封和防水處理。
圖3-2
四、接線說明
1 | 測量電極（透明線） | 11 | 低點控制常閉端 |
2 | 空 | 12 | 低點控制公共端 |
3 | 空 | 13 | 低點控制常開端 |
4 | 參比電極（黑色線） | 14 | 高點控制常閉端 |
5 | 溫補 | 15 | 高點控制公共端 |
6 | 溫補 | 16 | 高點控制常開端 |
7 | B | ||
8 | A | 17 | 電源AC220V(L) |
9 | 4-20MA- | 18 | 空 |
10 | 4-20MA+ | 19 | 電源AC220V(N) |
五、按鍵和菜單說明
5.1 按鍵說明
“SET”鍵：用于進入菜單。
“▲”鍵：用于數值的修改和菜單上翻
“▼”鍵：用于數值的修改和菜單下翻。
“?”鍵：用于參數修改時數值的移動。
“ESC”鍵：用于返回上級菜單和退出設置菜單。
5.2 設置菜單項
設置 |
? 1、電極校準 2、高點控制 3、低點控制 4、溫補設置 5、工作模式 6、變送設置 7、通訊設置 8、測量修正 9、模擬測試 10、調試工具 |
在測量界面下按一下“SET”鍵就可以進入該設置界面，箭頭所指和反白顯示的是選中菜單項，選中一個菜單項，按“SET”鍵進入該項菜單修改參數，按“ESC”鍵退出設置菜單。
六、儀表設置
6.1 工作模式
儀表支持三種類型的電極：PH玻璃電極、PH金屬銻電極、ORP電極。在主菜單的“5、工作模式”菜單中可以在這三種模式中切換。
PH表示普通的PH電極模式；PHT表示PH金屬銻電極模式；ORP表示ORP電極模式
6.2 PH校準
PH校準采用兩點校準法，校準前先用蒸餾水清洗電極，然后配好校準緩沖液（配置校準緩沖液切勿使用自來水，有可能無法校準或校準不準確），并準備好校準過程中清洗電極使用的蒸餾水。校準過程如下：
1、按“SET”鍵進入設置菜單，選中“1、電極校準”，按“SET”進入校準菜單，提示輸入第一個校準點溶液的PH值，輸入PH=6.86如下圖所示：
請輸入溶液PH1 |
06.86 pH |
修改好數值后，按“SET”鍵，顯示溶液PH和實測信號，如下圖所示：
校準點1 |
溶液PH : 6.86 pH 實測值 : 6 mV |
2、將清洗干凈的電極放入PH=6.86標準液中，輕輕攪拌幾下，等待儀表第二行的實測值穩定后，按“SET”鍵開始標定（也可以按“ESC”鍵取消該點標定）。
第一點標定完成后，儀表進入第二點標定。
3、儀表提示輸入第二點標準液的PH值，輸入PH=4.00（如果使用的是PH9.18的標準液則輸入PH=9.18）,如下圖所示：
請輸入溶液PH2 |
04.00 pH |
數值修改完成后，按“SET”鍵，顯示溶液PH和實測信號，如下圖所示：
校準點2 |
溶液PH : 4.00 pH 實測值 : 170 mV |
4、將電極從標準緩沖液PH=6.86中取出，清洗干凈，并用濾紙吸干，然后將電極插入標準緩沖液PH4.00（或pH9.18）中，輕輕攪拌幾下，等待儀器第二行的實測值穩定。按“SET”鍵開始標定。（也可以按“ESC”鍵取消標定）
兩點都標定完成后，儀表顯示標定結果，如下圖所示：
校準完成 25.0℃ |
6.86 pH 6 mV 4.00 pH 170 mV |
上圖所示的標定結果表示校準的溫度是25℃，電極在第一點6.86 pH標準液中的實測信號電壓是6mV,在第二點4.00 pH標準液中的實測信號電壓是170mV。按“ESC”鍵退出。
正常的玻璃電極在固定的PH值的溶液中的信號電壓值如下表所示：
理論P(yáng)H值與mV值對應關系 T=25℃
電位差計（mV） | 標稱PH | 電位差計（mV） | 標稱PH |
414.12 | 0.00 | -414.12 | 14.00 |
354.96 | 1.00 | -354.96 | 13.00 |
295.80 | 2.00 | -295.80 | 12.00 |
236.64 | 3.00 | -236.64 | 11.00 |
177.48 | 4.00 | -177.48 | 10.00 |
118.32 | 5.00 | -118.32 | 9.00 |
59.16 | 6.00 | -59.16 | 8.00 |
0.00 | 7.00 | 0.00 | 7.00 |
6.3 溫度補償
溫度補償有自動補償和手動補償兩種模式，溫度補償僅支持PH測量，ORP模式下無溫度補償。
如果使用手動補償，在主菜單“4、溫補設置”中設置溫度補償值。
如果電極帶有溫度傳感器，則直接將溫度傳感器接到儀表上，儀表將自動識別溫度探頭，自動測量溫度值。
溫度傳感器是NTC10K。
6.4 高低點繼電器輸出設置
儀表帶有高點控制和低點控制兩路繼電器用于PH或者ORP的控制。儀表所帶的繼電器是無源干接點，需要外部串接電源。繼電器控制帶有回差功能，如不需要回差功能，可將回差值設為0。
高點繼電器的控制邏輯是：當測量值大于高點控制值時，繼電器閉合，當測量值小于高點控制值減去回差值時，繼電器斷開。
低點繼電器的控制邏輯是：當測量值小于低點控制值時，繼電器閉合，當測量值大于低點控制值加上回差時，繼電器斷開。
高點繼電器設置在主菜單“2、高點控制”中設置，設置界面如下圖所示：
高點控制 |
控制值 : 12.00 pH 回差值 : 00.10 pH
|
低點繼電器設置在主菜單“3、低點控制”中設置，設置界面如下圖所示：
低點控制 |
控制值 : 02.00 pH 回差值 : 00.10 pH
|
應用舉例：
1、加酸控制，要求當PH值大于8.00時閉合繼電器加酸調節，當PH值降低到5.00時停止加酸。
使用高點繼電器，高點控制值設為8.00，回差值8.00-5.00 = 3.00
2、加堿控制，要求當PH值小于5.00時閉合繼電器加堿調節，當PH值大于8.00時停止加堿。
使用低點繼電器，低點控制值設為5.00，回差值8.00-5.00=3.00
注意：儀表內部繼電器為小功率繼電器，如果需要控制大電流高電壓的設備，請外加中間繼電器或交流接觸器。
6.5通訊傳輸
儀表可以提供兩種遠傳信號，4-20ma的模擬信號和RS485數字信號。出廠默認是一路4-20ma的模擬信號，第二路4-20mA信號和RS485接口需要選配。
4-20ma變送對應值可任意設置，在主菜單“6、變送設置”中可以設置變送對應值。
RS485采用MODBUS RTU通訊協議，半雙工主從應答方式進行通訊。使用前請?jiān)O(shè)置好通訊地址，確認相關的通訊參數。
6.6測量修正
該項參數用于修正測量值。該項參數值直接加到測量值上。
七、模擬測試
為方便技術人員在調試階段進行整體的測試，儀表提供了專門的模擬測試功能。模擬測試和正常測量的唯一區別在于：正常測量時測量值來自于傳感器，模擬測試時測量值是手動設置的。設置測量值時，所有的儀表上的單元（繼電器、信號輸出等）都會像正常測量時一樣動作。
主菜單選中“9、模擬測試”，按“SET”進入模擬測試界面如下圖所示：
模擬測試 |
00.00 pH |
通過修改參數，模擬傳感器的信號，測試儀表的信號輸出和繼電器控制功能。
八、恢復出廠設置
如果儀表上的參數調亂了，可以恢復出廠設置。具體操作是選中主菜單“調試工具”，按“SET”進入菜單，輸入密碼“0132”，按“SET”進行恢復，恢復完成后，儀表自動返回主菜單。
九、注意事項
1、第一次使用或長期停用的電極，使用前請?jiān)?mol/L KCL溶液中浸泡24小時以上。并配合儀表校準。
2、測量時，應先在蒸餾水中（或去離子水）洗凈，并用濾紙吸干水分，防止雜質帶進被測液
3、檢查接線端子處是否干燥，如有沾污，請用無水酒精擦拭，吹干后使用。
4、應避免長期浸泡在蒸餾水或蛋白質溶液中，并防止與有機硅油脂接觸。
5、使用時間較長的電極，它的玻璃膜可能變成本透明或附有沉積物，此時可 用鹽酸洗滌，并用水沖洗。
6、電極需要經常清洗，并配合儀表校準。
7、校準時，請將儀表先通電預熱半小時到一小時。
8、在保養良好的情況下，電極一般可以使用一年左右，請注意及時更換。
9、儀表內的繼電器為小電流繼電器，如需控制大電流設備，請外加更大電流的控制設備。
10、延長電極線需使用專用的低阻屏蔽線，不能用普通的屏蔽線，否則會造成無法測量，一般不建議用戶自行延長。
十、電極保養
電極需要定期清洗和校正，以保證測量的精確和穩定。
PH電極清洗雜質主要有以下幾種清洗情況：
清潔方式 | |
一般污物 | 3％~5％的鹽酸 |
油或脂 | 丙酮或乙醇 |
硫酸鹽與碳酸鹽 | 5％~10％的鹽酸 |
二氧化硅或粘滯物 | 氫氟酸 |
蛋白質 | 在HCL溶液中浸泡數小時 |
一般情況下ORP電極無需校準，直接使用即可。如果你對ORP的測量結果有懷疑時,可以配置標準液來判斷ORP電極和儀器的好壞。
ORP電極（鉑或金），表面是光亮的，鉑或金的表面受污染會導致測量不準和響應慢。此時請嘗試清洗，清洗方法如下：
(1) 對無機物污染，可將電極浸入0.1mol/L稀鹽酸中30分鐘，用純水清潔，再浸入電極浸泡液中6小時后使用。
(2) 對有機油污和油膜污染，可用洗滌劑清洗鉑或金表面后用純水清洗，再浸入電極浸泡液中6個小時后使用。
(3)鉑金表面污染嚴重表面形成氧化膜，可用牙膏對鉑或金表面進行拋光，然后用純水清洗，再浸入電極浸泡液中6小時后使用。
十一、出錯解答
1、儀表不能校準？
答：標準溶液配制不正確或者電極損壞。
2、電極反應較慢？
答：電極球泡被臟物遮蓋，反應會變慢，請根據污染物類型按相應方法清洗。冬天慢屬正?，F(xiàn)象。
3、無控制信號輸出？
答：檢查屏幕是否處在正常模式。在設置界面下，控制信號輸出不改變，且不響應rs485通信。
4、感覺測量值不準？
答：將電極取出按說明書清洗并校正，如在校正過程中無法校正，請嘗試更換電極。
5、數值跳動不穩？
答：檢查周圍有無變頻器等干擾設備，注意要遠離這些干擾設備或做好屏蔽措施。
