MIK-DO530在線溶解氧測試儀
Dissolved Oxygen Controller
使用說明書
Instruction Manual
注意事項
l 使用時請遵守本說明書之操作規程及注意事項。
l 在使用過程中若發現儀器工作異?;驌p壞請聯系經銷商,切勿自行修理。
l 為使測量更精確,儀器須經常配合電極進行標定;若您的電極購買時間已近一年或電極存在質量問題,請注意更換。
l 執行標定工作之前請將儀器通電預熱三十分鐘。
l 因產品更新?lián)Q代,本說明書如有變動恕不另行通知。
1.產品配置
請確認您所購買的檢測儀,包裝盒是否完整,如有包裝損壞或是有任何配件短缺的情形,請您盡快與經銷商聯系,配置如下。
標準配置
◇ 儀表一臺
◇ 電極一支,備用膜頭一個,備用電解液一瓶
◇ 緊固鎖緊條兩根
◇ 用戶使用說明書一本
可選附件
◇ 電極安裝支架
◇ 電極流通杯
2.產品簡介
在線溶氧儀是我公司引進國外技術生產的一款在線智能溶解氧檢測儀,采用進口元器件和溶氧膜頭,基于最新的極譜分析技術,及先進的生產工藝和表貼技術。運用這一系列先進的分析技術,確保儀器長期工作穩定可靠和準確性。具有中文菜單式操作、485通訊等功能??蓮V泛應用于化工化肥、冶金、環保水處理工程、制藥、生化、食品、養殖和自來水等溶液中溶解氧值的連續監測。
主要特點:
◇大屏幕點陣液晶顯示、中文菜單操作。
◇多參數同時顯示:溶氧值、溫度、輸出電流、報警點等同時顯示,直觀易讀,并有量程超限提示。
◇屏幕顯示報警狀態并能同時伴有開關ON信號輸出。
◇自動溫度補償功能:自動0~60℃。
◇通訊功能(選配):具有RS-485通訊接口(MODBUS協議部分兼容),4~20 mA電流輸出對應的DO值可以任意設定。
◇遲滯量任意設定功能,避免開關繼電器頻繁動作。
◇看門狗功能:確保儀表不會死機。
◇核心器件均來自國外著名品牌。
◇可恢復出廠設置。掉電保護>10年。
3.技術指標
1. 測量范圍:0 ~ 20.00 mg/L,量程自動切換;0~60℃
2. 分 辨 率:.0 1mg/L,0.1℃
3. 精 度: mg/L:±0.5%FS,±0.3℃
4. 自動溫度補償:0~60℃
5. 控制接口:兩組常開繼電器接點,分為高點、低點報警信號光電隔離輸出。
6. 信號隔離輸出:光電耦合器隔離保護4~20mA信號輸出
7. 繼 電 器:繼電器滯后量任意設定,繼電器負載 3A 220VAC
8. 工作條件:環境溫度為0~60℃,相對濕度≤90%
9. 輸出負載:負載<300Ω(4-20mA)
10. 工作電壓:220VAC±10%、50/60Hz
11. 尺 寸:96×96×115 mm
12. 開孔尺寸:91×91mm
13. 重 量:0.9Kg
4.儀表安裝
4.1.主機安裝
1.在儀表柜或安裝面板上開出一個矩形切口。
2.將儀表插入儀表柜,并緊固鎖緊條。
4.2.電極安裝
請不要把電極直接投入水中,應使用電極安裝支架或流通杯。安裝前請務必使用生料帶(3/4螺紋處)做好防水封閉工作,避免水進入DO電極中,造成DO電極電纜線短路。

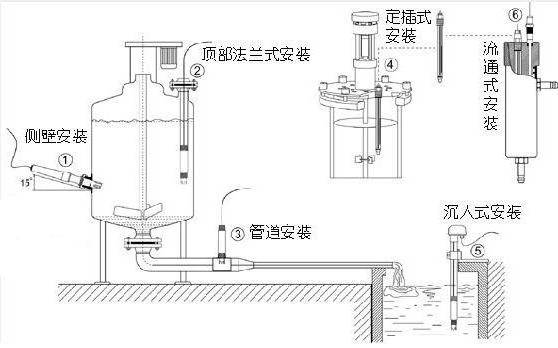

安裝方式示意圖
5.儀表面板及接線說明
前面板按鍵
軟鍵提示 | 按鍵功能 | 功 能 描 述 |
ESC | 返回鍵 | 測量狀態下查看相關參數設置;“設置菜單”相關的上下層界面之間返回上層界面 |
| 右位移鍵 | 循環選擇參數的數位 |
| 上位移鍵 | 選擇相關子菜單;改變選定的參數位數值大小及參數轉換 |
OK | 確認鍵 | 測量狀態下進入主菜單;確認選定子菜單;確認選項和參數 |
后面板接線說明
1. TEMP: 溫度補償 | 9. LO:低點繼電器常開端 |
2. TEMP: 溫度補償 | 10. LO:低點繼電器常開端 |
3. INPUT: DO+ | 11.HI:高點繼電器常開端 |
4. REF : DO- | 12.HI:高點繼電器常開端 |
5. RS-485: A | 13. NC:未定義 |
6. RS-485: B | 14. NC:未定義 |
7. 4~20mA+ | 15. N : 220V零線 |
8. 4~20mA- | 16. L : 220V火線 |
注:如需要RS-232通訊,請選擇合適的RS-485轉RS-232配備器。本儀表RS-485接口部分兼容MODBUS協議,詳情請咨詢廠家或經銷商。
6.儀表功能設置
注:主界面通過“ ESC ”可切換到瀏覽界面,無需進入“菜單設置”界面便可瀏覽設置參數。

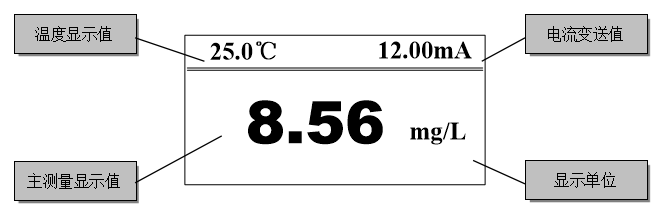

6.2瀏覽界面顯示:

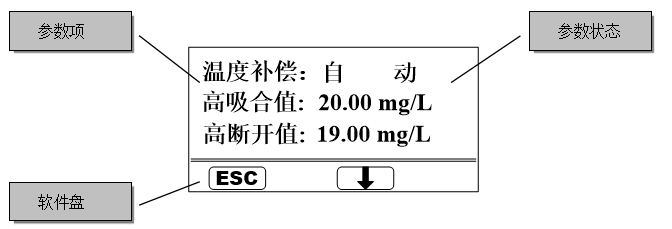

注:瀏覽界面通過“ 向下”可以輪詢查看參數狀態,通過“ESC”可以切換回主界面。
6.3主菜單界面顯示:
在主顯示界面下,按“ OK ”鍵進入用戶登陸界面,輸入密碼后進入“設置菜單”界面,該界面的菜單說明如下表:
序號 | 菜單名稱 | 菜單內容介紹 |
1 | 測量參數 | 暫未定義 |
2 | 控制參數 | 設置DO值超限的控制 |
3 | 變送參數 | 設置DO值變送量4-20MA的起始范圍遷移 |
4 | 密碼更改 | 重新設置登錄密碼 |
5 | 通訊設置 | 設置通訊波特率和儀表地址 |
6 | 背光設置 | 設定背光常開或延時關閉 |
7 | 報警聲訊 | 設定蜂鳴器的開啟或關閉 |
8 | 電極校正 | 溶氧電極的零點和斜率標定 |
6.3.1控制參數界面:
注:通過“向下”可以選擇進入“高報設置”或者“低報設置”參數界面,按“ OK”進入。
6.3.2變送參數界面:
6.3.3密碼更改界面:
注:首先輸入舊密碼,如果輸入正確則可以進入輸入“新密碼”界面,密碼更改后按“OK”保存。
6.3.4背光設置界面:
注:首先選擇背光“常亮”還是“延時”,如果選擇“延時”則要輸入“延時時間”。
6.3.5報警聲訊界面:
注:選擇報警時聲音“開啟”或者“關閉”,選擇后按“ OK”保存。
6.3.6 DO電極校準界面:
無氧水制備:用5%的無水亞硫酸鈉(Na2SO3)加入250ml的蒸餾水中配制成飽和溶液,即可視為無氧水,默認此時水中的氧氣含量為0mg/L。按ENTER鍵,進入零點標定菜單,如下所示。(注:通常出廠已標定零點,直接斜率標定)
將溶氧電極用蒸餾水沖洗干凈,放入無氧水溶液中,稍置片刻,等DO后的數字顯示穩定,按ENTER鍵,確認存儲。
選擇斜率標定,進入斜率標定菜單,如下所示。
將溶氧電極用蒸餾水沖洗干凈,靜置在空氣中,等DO后的數字顯示穩定。按ENTER鍵確認。斜率標定完成。如儀器測量不準需進行斜率標定。
把標定后值和當前溫度下溶氧標量值對比,如滿足精度按ENTER退出,進入設置菜單。
6.3.6.1出廠默認值:
菜單名稱 | 設置范圍 | 出廠默認值 |
高報吸合值 | 1.00 ~ 20.00 mg/l | 20.00 mg/l |
高報斷開值 (小于吸合值) | 0.00 ~ 19.99 mg/l | 19.90 mg/l |
低報吸合值 | 0.00 ~ 19.00 mg/l | 0.00 mg/l |
低報斷開值 (大于吸合值) | 0.01 ~ 20.00 mg/l | 0.10 mg/l |

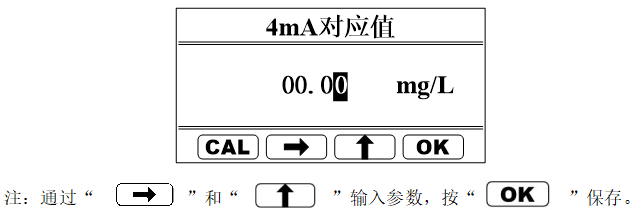

4mA對應值 | 0.00 ~ 19.00 mg/l | 04.00 mg/l |
20mA對應值 (大于4mA值) | 1.00 ~ 20.00 mg/l | 20.00 mg/l |
用戶密碼 | 0 ~ 9999 | 1000 |
波特率 | 2400、4800、9600 | 9600 |
本機地址 | 2 ~ 99 | 2 |
背光設置 | 常亮/延時 | 延時 |
延時時間 | 5 ~ 99 S | 60 S |
報警聲訊 | 開啟/關閉 | 開啟 |

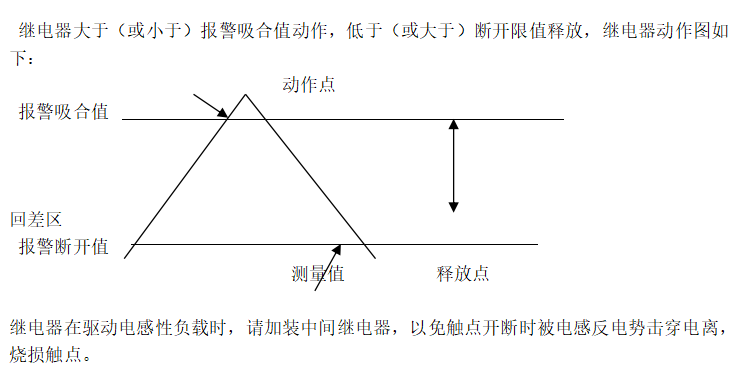

6.3.6.2繼電器報警:
7.溫補設置
儀表為自動溫度補償方式。沒有溫補時,顯示為0.0℃。
8.空氣中溶氧度對照表
溫度 ℃ | DO mg/L | 溫度 ℃ | DO mg/L | 溫度 ℃ | DO mg/L |
0 | 14.60 | 16 | 9.86 | 32 | 7.30 |
1 | 14.22 | 17 | 9.64 | 33 | 7.17 |
2 | 13.80 | 18 | 9.47 | 34 | 7.06 |
3 | 13.44 | 19 | 9.27 | 35 | 6.94 |
4 | 13.08 | 20 | 9.09 | 36 | 6.84 |
5 | 12.76 | 21 | 8.91 | 37 | 6.72 |
6 | 12.44 | 22 | 8.74 | 38 | 6.60 |
7 | 12.11 | 23 | 8.57 | 39 | 6.52 |
8 | 11.83 | 24 | 8.41 | 40 | 6.40 |
9 | 11.56 | 25 | 8.25 | 41 | 6.33 |
10 | 11.29 | 26 | 8.11 | 42 | 6.23 |
11 | 11.04 | 27 | 7.96 | 43 | 6.13 |
12 | 10.76 | 28 | 7.83 | 44 | 6.06 |
13 | 10.54 | 29 | 7.68 | 45 | 5.97 |
14 | 10.31 | 30 | 7.56 | 46 | 5.88 |
15 | 10.06 | 31 | 7.43 | 47 | 5.79 |
9.電極使用保養
本公司研發的溶氧電極應用極譜式原理,采用高性能透氧膜, 響應時間短,測量準確,性能穩定,維護方便。
溶氧電極電維護請注意以下幾點:
(1)電極應定期清洗,拆裝及清洗電極時不能弄破透氧膜,不能用濾紙擦電極上的透氧膜,以免損壞透氧膜。
(2) 必須保持電纜連接頭清潔,不能受潮或進水。
(3) 儀器顯示值與實際值相差很大或不能測定低含量的氧時,
可能氧電極內的電解液干涸,需重新灌注入電解液,一般情況下更換或添加電解液的維護工作每6個月進行一次;滲透膜破裂時需要更換備用膜頭。每次更換或添加電解液或更換備用膜頭后,電極需重新極化和標定。具體步驟如下:
倒放電極,擰開電極下部的黑色部分電極護罩,取下膜頭,倒掉空腔內的舊液,灌入原配的電解液,不要太滿,讓多余的電解液排掉。旋緊并保證膜能貼緊電極芯的頭部即可。更換好電解液后,應重新進行極化和標定。
(4)電極極化:電極連接到儀器上后,連續通電0.5小時以上,即為極化,電極極化后才能進行標定。
(5)當現場較長時間斷水或儀表較長時間不使用時,應及時取出電極,并清洗干凈套上保護帽。
(6)如果電極失效需更換電極。
