自動浮球液位開關種類和工作原理

一.連桿浮球液位開關
連桿浮球液位開關套裝能可靠地對相對潔凈的水、稀釋化學溶劑和輕質油進行多點液位探測，可謂全自動水位控制器;液位開關最大量程為8吋（2.44米）。浮球開關采用1-5路簧片開關輸出，一體式水塔自動浮球開關集裝接線盒內有集成接線終端。浮球液位開關內部結構該型開關采用不銹鋼材料，適用于高溫或高壓過程儲罐的高低水位浮球開關自動液位測量。浮球開關是開關量(常開/常閉)輸出.

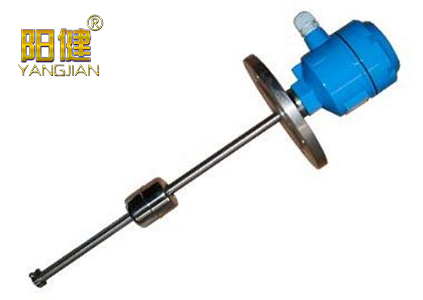

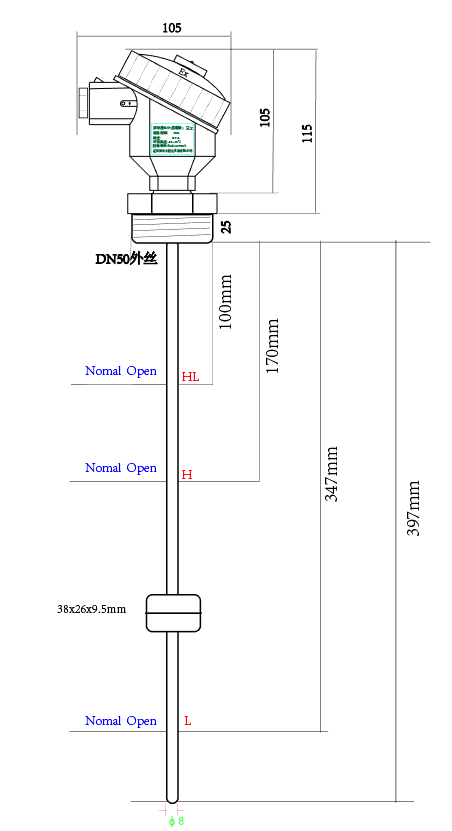

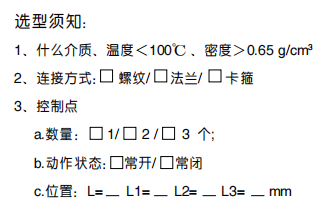

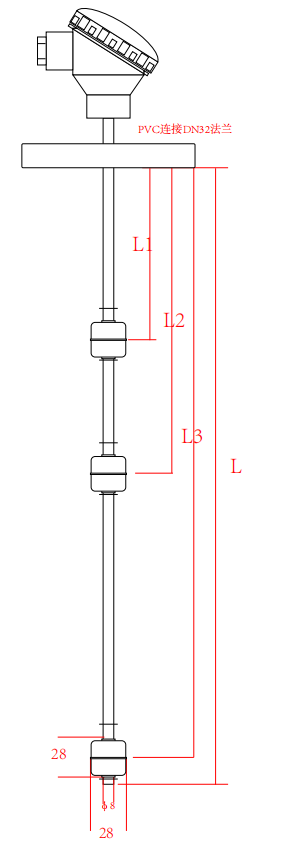

連桿浮球液位計開關 連桿浮球液位開關選型1 連桿浮球液位計開關選型說明

二.4~20mA輸出液位開關變送器
浮球式液位變送器內部結構是由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成;浮球液位開關工作原理一般磁性浮球的比重不小于0.5千克/立方米，可漂于液面之上并沿測量導管上下移動，導管內裝有測量元件--干簧管，它可以在外磁作用下將被測液位信號轉換成正比的工作原理,于液位變化的電阻信號，并將電子單元轉換成4～20mA或其它標準信號輸出實現遠傳。液位傳感器浮球液位開關為模塊電路，具有耐酸、防潮、防震、防腐蝕等優點;浮球液位開關經常壞什么原因呢?因?yàn)殡娐穬?nèi)部沒有恒流反饋電路和內保護電路，可使輸出最大電流超過額定mA值，因而不能保護電源并使二次儀表被損壞。致使全自動水位控制器不能正常運行。

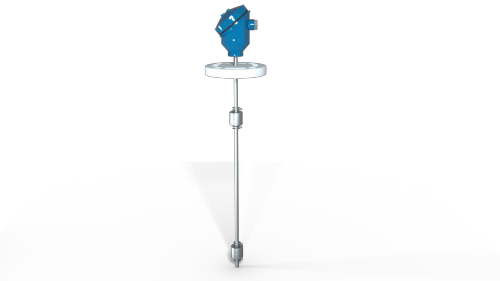

遠傳連桿浮球液位計開關 一個浮球控制多液位點

三.電纜浮球液位開關
電纜浮球液位開關工作原理是浮球擁有兩個腔室，在加工電纜浮球開關的時候使用特殊工藝使之完全密封。通過電纜端頭的平衡錘可調整不同的開關點。浮球液位開關安裝、接線方便簡單，可實現水池的高低水位浮球開關自動，水塔自動浮球開關控制，有220v和380v全自動水位控制器使電纜浮球液位開關可以應用于飲用水中也能適用。

根據材質不同有：不銹鋼電纜式浮球開關、塑料電纜式浮球開關、高溫型電纜浮球開關及耐腐蝕電纜式浮球開關之分。

電纜浮球液位開關工作原理

四.多點不銹鋼/塑料浮球液位開關
多點不銹鋼浮球液位開關工作原理：將多個電纜式浮球開關通過重錘、繩索、固定在需要測量的位置，使其在固定的控制點給出相應的信號（常開常閉），傳輸?shù)絇LC以及控制系統。用于FM和CSA認證的防爆應用和一般環境應用。改型開關最多提供4個開關點，可用于PLC或SCADA遠程設備檢控。多點浮球液位開關浮球液位開關安裝簡單、接線方便。

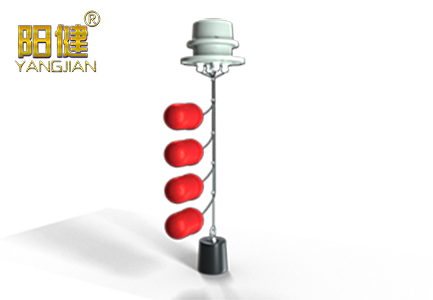

多點電纜浮球液位開關
