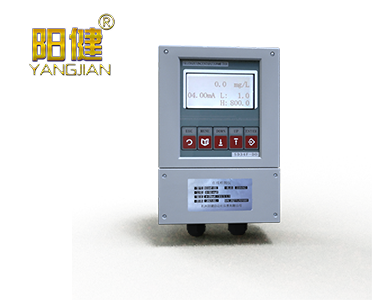

SD34F-DOYGFJY溶解氧在線分析儀操作使用說明書

我們介紹一下: SD34F-DOYGFJY測溶解氧的方法:溶解氧對照表,溶解氧測量測定檢測方法原理;在線溶解氧測定儀溶解氧儀器操作使用說明書

SD34F-DOYGF溶解氧在線分析儀操作使用說明書

一、技術參數

    測量范圍：溶氧    0 ～ 20.00mg/l；0-200%飽和度

                  ：溫度    0.0 ～50.0 °C

    模擬輸出    4.00-20.00mA

    環境條件：工作    溫度：0 ～50°C；相對濕度0-95%

    環境條件：保存    溫度：0～+50°；相對濕度0-95%

    溫度補償    傳感器溫度自動補償;補償范圍：0.0 ～+50.0°C

    電源    220V 50HZ交流

    方法：1點校準    水蒸氣飽和的空氣和飽和亞硫酸鈉溶液

    模擬    5000V光電隔離的4-20 mA輸出，負載500歐姆

    數字    雙或四繼電器輸出，負載220V 1A

    串行輸出    5000V光電隔離RS-485

注意：各輸出可以指定用于代表所測量的溶氧或溫度。可以輸入?yún)?shù)值來定義最?。?mA）和最大（20mA）模擬輸出值所對應的測量最大值和最小值（測量范圍）。校準期間，輸出自動保持其最新測量值,校準完成后返回測量狀態。

    準確度    測量范圍的±1％

    靈敏度    測量范圍的±0.5％

    重復性    測量范圍的±0.5％

    溫度漂移    零點和測量范圍：±0.2％/℃

    響應時間    1-60秒（90％以上響應）（傳感器濾波器設置為0）

注：以上性能參數的說明都是基于25℃

    外殼    聚碳酸脂面板，工程塑料外殼；防水等級IP65

    安裝方式    墻掛式或?qū)к壈惭b

    外形尺寸    長×寬×高=165×158×121（mm）

    凈重    280g

二、安裝

2.1、安裝前注意事項

1、安裝前請仔細閱讀使用說明書，避免錯誤的接線造成控制器損壞。

2、嚴禁在所有接線沒有完成之前送電，以免發生危險，在送電之前請仔細檢查系統所有接線，完全正確后方可送電。

3、安裝位置要求通風良好并避免陽光直射。

4、信號電纜要求采用公司指定專用屏蔽電纜，嚴禁用普通電纜代替。

5、傳感器離控制器的位置盡可能近，一般不超過15米，如需更長距離請聯系廠家，傳感器與控制器之間建議不出現接頭。

6、本控制繼電器觸點容量為240V 2A，如果需要控制大功率電器請外接交流接觸器。

7、4-20mA輸出信號必須采用屏蔽電纜，所有屏蔽電纜的外殼必須良好接地，如果現場電磁干擾嚴重，建議采用單獨地線。

2.2、安裝環境要求

2.2.1安裝位置選擇

控制器的位置盡可能與傳感器安裝位置靠近。傳感器和控制器之間最大允許距離15米，如超過15米請聯系廠家。

2.2.2控制器安裝環境要求

  清潔、干燥且震動很少

遠離腐蝕性液體

  環境溫度范圍 0～ +60°C

  避免陽光直曬

2.3、控制器安裝

本控制器采用墻掛式安裝，控制器后有4個間距在50mm的M4的螺絲孔用于固定，可用M4*8的螺絲固定在鐵板上再懸掛在墻上。

2.4、電極安裝

 a、將安裝支架固定在不銹鋼三角架上; b、在墻壁上安裝鐵三角架; C、將傳感器與安裝導管及放水堵頭相連; D、將活動安裝卡件卡住安裝導管;  E、將活動安裝卡件放入安裝支架卡座上即可

三、接線

1、接線端子分布

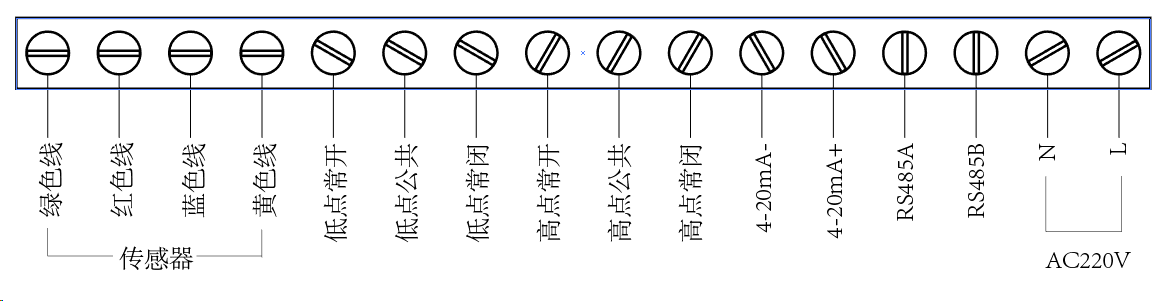

打開接線盒，在控制器下部有一個專門用來接線的接線盒，打開接線盒后可以見到從左至右一排綠色的接線端子，接線端子具體分布如下圖所示。

  2、接線方法

2.1、傳感器接線

              溶氧傳感器的信號電纜必須采用屏蔽電纜。溶氧傳感器提供4根信號線，綠色線端子，紅色線端子，藍色線端子，黃色線端子（接線時要一一對應，不能接錯）。

2.2、電源

本控制器要求提供220V 、50HZ的交流電源，220VAC零線接N端子，220VAC火線接L端子（請不要接錯）。為提高系統抗干擾性能，最好能將控制電源與其它動力電源分開。

四、操作界面

*注意：本控制器的默認密碼為：12000

1、用戶界面

控制器用戶界面包括顯示屏和按鍵面板，

2、屏幕組成及分布

通過按鍵選擇，液晶屏可以顯示三種畫面：測量、菜單和設定。

2.1測量畫面

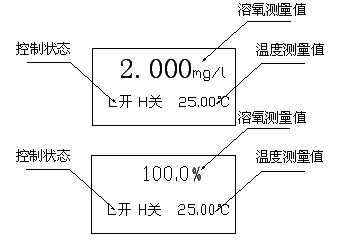

系統有兩種測量畫面，一種顯示溶解氧的絕對值即mg/l，另外一種顯示水中氧的飽和度即顯示百分比；兩種畫面可通過系統設置中的畫面顯示進行切換。具體如下圖。

2.2主菜單畫面

在任何狀態下（標定除外）按下菜單鍵，系統都進入主菜單畫面。

2.3子菜單畫面

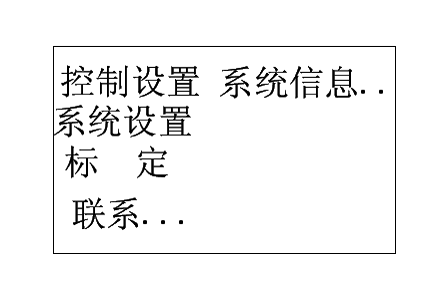

在主菜單畫面內，用光標選中任一子菜單條目，該子菜單條目閃動，按下確認鍵，系統進入該子菜單。如下所示，若選中控制設置條目并按下確認鍵系統進入控制設置子菜單。

2.4設定畫面

進入相應子菜單項目后，為防止無關人員對系統進行誤操作，系統要求輸入密碼，輸入正確的密碼并再次按下確認鍵，系統進入設定窗口，配合光標移動鍵，可以完成各種設置。如下圖所示，選中H控制，進入密碼輸入窗口，輸入正確密碼按確認鍵后進入H控制設定窗口。

３、鍵盤

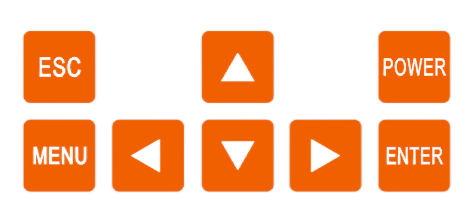

鍵盤組成及分布圖

３.1、菜單鍵MENU

 在任何畫面狀態，只要按下該鍵系統自動進入主菜單畫面。

3.2、選擇鍵POWER

 該鍵用于儀器的電源的開或關，長按則液晶屏顯示關閉，按任意鍵即進入顯示狀態。

3.3、確認健ENTER

即回車（ENTER）健，該鍵主要有兩個功能，進入下一級子菜單和確認用戶設置。

3.4、取消鍵ESC

該鍵與確認鍵配對使用，功能與確認鍵相反。當該鍵被按下時，無論系統處于何種狀態，都立即返回到測量模式，且用戶該時刻所作的設置無效。

3.5、光標移動鍵

            光標左移、右移動鍵，在菜單和設定畫面中，完成光標的左右移動。

           光標上移、下移動鍵，與3.2.5中的鍵配合使用，在菜單畫面中，完成光標上下移動，在設定畫面完成數字設定。

五、系統設置

1、菜單結構

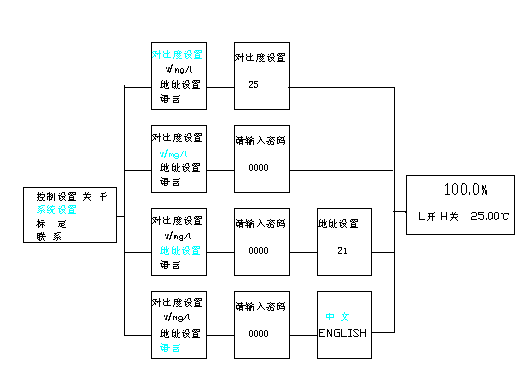

系統設置菜單結構如圖。在主菜單下選中系統設置條目，按下確認鍵，進入系統設置子菜單，該子菜單包括對比度設置、地址設置、補償溫度和量程設置四五個子條目。

2、對比度設置

選中對比度設置條目，進入對比度設置子菜單，系統要求輸入密碼，輸入正確密碼按確認鍵進入對比度設置窗口，按光標左右移動鍵選擇個位、十位，按光標上下移動鍵選擇數字0～9。如果進行對比度設置值過大或過小時，屏幕上的數字可能會看不到，這時可以繼續按光標上下移動鍵選擇合適的對比度；如果屏幕數字看不到且按動其他

鍵，系統進入別的子菜單，可能無法繼續操作，請關閉電源等待5秒鐘后重新啟動系統即可。

3、地址設置

該設置在使用串行通訊有效，用于設定單機在網絡中的IP地址。選中地址設置條目，輸入正確密碼按確認鍵進入地址設置子菜單，利用光標移動鍵完成所需的地址設置。

4、顯示切換（% / mg/l）

 該子菜單用來選擇測量值以飽和度還是mg/l的方式顯示。選中%/mg/l條目，輸入正確密碼按確認鍵后，系統測量畫面中測量值以另外一種形式顯示。

5、語言設置

 該子菜單用來選擇系統操作語言：中文或EGNLISH。選中語言子條目，輸入正確密碼按確認鍵后，系統進入語言設置子菜單，菜單內有中文和ENGLISH兩個條目可供選擇，選擇中文按確認鍵，則系統操作語言為中文，否則為英文。

六、標定

1、標定注意事項

1.1、本傳感器在出廠時已經精確校準，在傳感器帽使用年限內，用戶不需標定。如用戶懷疑測量結果誤差較大，請仔細閱讀以下部分，嚴格按操作手冊進行校準。

2、菜單結構

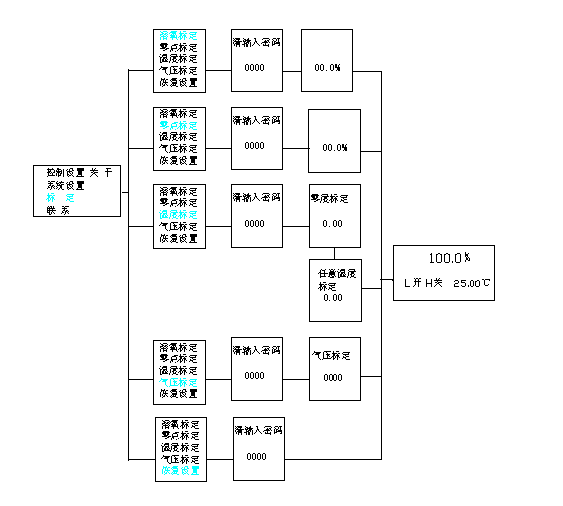

標定菜單結構如圖。在主菜單下選中標定條目，按下確認鍵，進入標定子菜單，該子菜單包括溶氧標定、零點校準、溫度標定、氣壓標定和恢復設置五個子條目。

3、溶氧標定（斜率校正）

準備500毫升蒸餾水一杯，在空氣中充分攪拌確保水被空氣飽和

放置30分鐘確保水中溫度與空氣溫度相等

將傳感器放入到離水面1厘米處，觀察讀數穩定后按以下步驟進行標定

在標定子菜單選擇溶氧標定子條目

輸入正確密碼后（12000）按確認鍵即可

4、零點校準

取50毫升蒸餾水1杯

加入亞硫酸鈉不斷攪拌，直至有晶體析出

將溶氧傳感器放入亞硫酸溶液中

放置30分鐘直至讀數穩定后按以下步驟標定零點

在標定子菜單內選擇零點標定子條目

輸入密碼（12000）后按確認鍵即可

5、溫度標定(用戶請不要標定)

一般出廠時已完成溫度標定，若非誤差較大方須重新標定

零度標定

準備冰水混合物

選中溫度標定子條目，進入零度標定子菜單

按確認鍵開始零度標定

斜率標定

準備60度左右恒溫水和標準水銀溫度計

零度標定完成后按任意鍵進入斜率標定

輸入水銀溫度計讀數值

標定完成

6、恢復設置

選中該子條目，輸入正確密碼按下確認鍵后，系統自動返回到標準狀態，該標準狀態為溫度和溶氧的出廠設置，不改變用戶其它設置。

七、控制設置

1、菜單結構

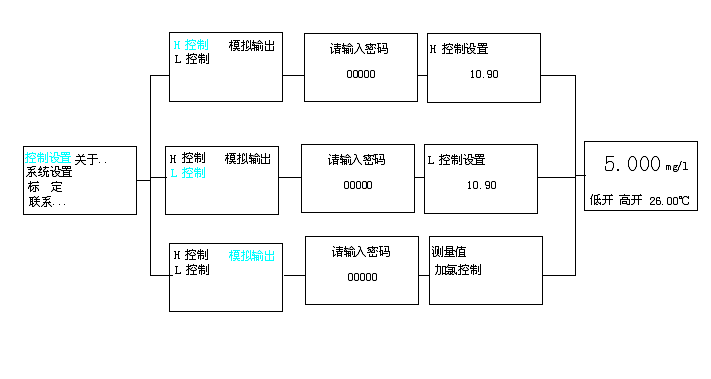

在測量狀態下，按菜單鍵進入主菜單，選中控制設置條目，按確認鍵進入控制設置菜單，控制設置菜單結構如圖，包括H、L、H、L控制設置四個子條目。

2、H控制

2.1、設置方法

在控制設置子菜單下選中H控制子條目，按確認鍵系統要求輸入密碼，輸入正確密碼后按確認鍵進入H控制設置，利用光標移動鍵完成用戶所需設置。

2.2、動作原理

H控制設置對應高位（H）繼電器控制。當測量值低于H控制設置值時，顯示屏左下角H開字母閃動，H繼電器吸合，其常開觸點接通即繼電器接線端子的H_COM與H_NO接通，常閉觸點斷開即繼電器接線端子的H_COM與H_NC斷開。

3、L控制

3.1、設置方法

在控制設置子菜單下選中L控制子條目，按確認鍵系統要求輸入密碼，輸入正確密碼后按確認鍵進入L控制設置，利用光標移動鍵完成用戶所需設置。

3.2、動作原理

L控制對應低位（L）繼電器控制。當測量值低于L控制設置值時，顯示屏左下角L開字母閃動，控制器蜂鳴器鳴響，L繼電器吸合，其常開觸點接通即繼電器接線端子的L_COM與L_NO接通，常閉觸點斷開即繼電器接線端子的L_COM與L_NC斷開。

4、模擬輸出

4.1、設置方法

在控制設置子菜單下選中模擬輸出子條目，按確認鍵系統要求輸入密碼，輸入正確密碼后按確認鍵進入模擬輸出控制子菜單，子菜單內有測量值和加氯控制兩個子條目，利用光標移動鍵完成用戶所需設置。

4.2、動作原理

4.2.1、測量動作原理

選中測量值，則4-20mA輸出與測量值相對應，4-20mA輸出值大小由控制設置中的量程設置決定。例如當量程選擇0-2PPM，當測量值為0 PPM時，4-20mA輸出為0，當測量值為2PPM時,4-20mA輸出為20mA。

八、傳感器維護

傳感器維護非常簡單，一般情況下不需維護，僅當讀數出現異常方需進行維護。

維護步驟:將傳感器從污水中取出，用清水將膜帽沖洗干凈即可.
