在線檢測儀器水質分析測量儀表安裝說明
cod氨氮總磷總氮水質在線監測儀器儀表
1 應用
本儀器說明書適用于分光光度法測定COD、氨氮總磷、總氮及各種重金屬分析檢測儀器。
2 基本原理
水樣中待測成分與試劑A、B、C等反應，生產不同顏色的物質，分析儀檢測這個顏色改變，在符合比耳定律范圍內，計算出相應的待測成分量。
3 檢測步驟
用新的水樣沖洗測量水樣、試劑體積的容器和消解試管。
使用蠕動泵進樣。水樣并不直接與蠕動泵管接觸－－有一個空氣緩沖區。進樣的體積由一可視測量系統控制。
與進樣相同，試劑A、B、C等也通過蠕動泵投加，也由可視測量系統控制加藥體積。
通過鼓泡混合水樣和試劑。
壓緊消解試管蓋后，由加熱金屬絲將溶液加熱至設定的消解溫度。
由測量系統自動控制消解時間。
溶液冷卻后，由蠕動泵排出溶液。
二 安裝
1 位置及管路要求：
1) 選擇與樣品源（排放口）盡可能近的位置安裝，距離大于15m，落差大于3m；
2) 為確保冬季取樣及排水正常，上下水管路應具有防凍設施；
3) 必須保證各水管水流的順暢；
4) 市電220V 1KW以上功率，單獨接地單元，接地電阻大于1歐姆，最好加裝防雷裝置，避免大功率電器干擾。
2 安裝空間：
1) 面積≥10m2；
2) 最好備有洗手池，以便維護時洗手用；
3) 標配預處理系統。
3 安裝環境：
1) 干燥、通風且滿足設備運行環境溫度(5-40攝氏度)的室內；
2) 不能有水滴滴到儀器上，避免陽光直射；
3) 避免強電磁場干擾；
4) 避免強腐蝕性氣體。
4 安裝步驟
4.1 安放預處理器、儀器
將預處理機柜放置到位，在儀器周圍留下不小于0.5米的空間，便于清洗以及管線的連接，調整地腳的高度，保證預處理機柜頂面水平，將儀器放到預處理機柜上。
4.2 連接管線
按圖示連接管線，注意溢流管沒有壓力，靠自身的水流排放（從預處理器溢流管流出后只能向下流動）。
4.3 電力連接

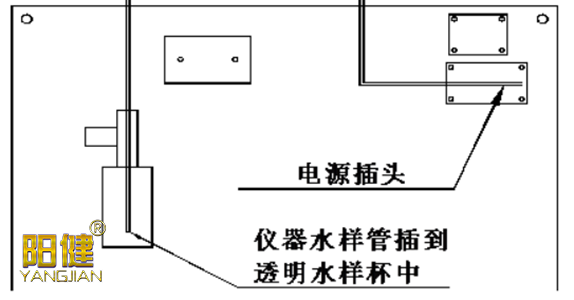

●儀器放置并連接好管路后，旋開預處理器電路防水罩的大旋鈕，拆下防水罩，將儀器的水樣管、主控單元的220V電源線插頭安裝到預處理器的規定位置；再安裝好防水罩，如下圖：
●將預處理器的10位控制端子插到分析單元插孔，注意凹槽的方向，保證凸凹的一致。
●將配置的標準電源線一端插入預處理器的市電220V端口，另一端插到市電插座（功率1KW以上），打開開關，開關燈應亮。
4.4 信號傳輸?shù)牡碗妷哼B接
RS232、RS484、模擬量輸出、模擬量輸入、開關量輸入的接線位置、定義。打開機柜的后門，可以看到如下圖的接線標示（接線時儀器要斷電，即關閉電源）：
