SD347-IWS-D-U1000微功耗無線智能液位監測終端
一、 產品概述

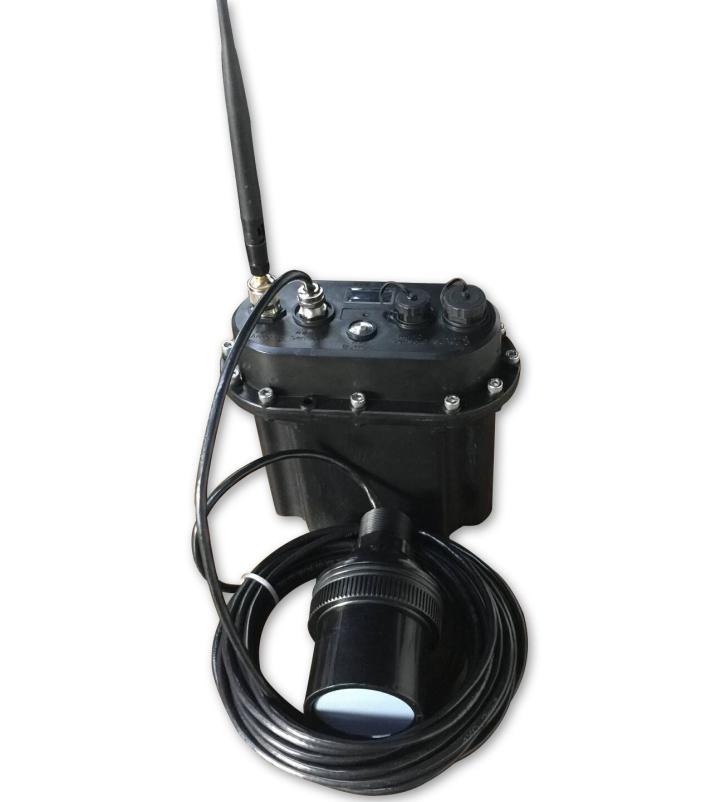

SD347-IWS-D-U1000微功耗無線智能液位監測終端（簡稱：IWS-D-U1000）是公司專門針對雨水窨井、污水窨井等不具備供電、有線網絡通信等條件，環境惡劣的監測現場研發的一款集測量、處理、存儲、傳輸與顯示一體化的無盲區全量程低功耗工業級智能非接觸式液位監測終端設備。
IWS-D-U1000既可以通過NB-IoT或2/3/4G直接上傳數據至平臺；在運營商信號不好時，也可以選裝Lora模塊、與RGW-200中繼網關配合間接上傳數據至平臺；支持通過手機、PC端查看監測數據、預警報警信息、設備狀態、數據統計與分析等。
IWS-D-U1000采用了超低功耗的技術，根據采樣及傳輸設置的不同，標準工作模式下，電池壽命可長達3年以上；同時整機具有IP68的防護等級，且安裝維護靈活方便。
二、 產品特性
1. 高質量液位測量
n 融合超聲波液位傳感器、高精度靜壓液位傳感器，實現了高精度、全量程的液位測量。
n 由于窨井大部分時間是非滿溢狀態，日常管網液位測量充分利用超聲波非接觸測量的特性，能有效防止淤泥和水中雜質對傳感器的堵塞和腐蝕破壞，提高測量可靠性，減輕后期維護工作量。
n 獨特的回波處理技術、融合豐富現場經驗的先進算法能夠有效克服泡沫、喘動等現場干擾。
n 超聲波探頭內置溫度傳感器，實現測量值的實時自動溫度補償。
2. 智能化程度高
n 可遠程設定液位告警（如低液位、滿管、高液位、超高液位和溢流等）閾值，當超過閾值時實時上發告警信息。
n 在液位處于不同預設狀態下自動切換預設的液位測量頻率，當監測數據超過告警閾值時測量頻率加快，降低到閾值以下時恢復到正常的測量頻率；監測及傳輸頻率可自行設定。
n 主機內置姿態、溫濕度、照度傳感器，可以對其跌落、內部環境改變、結構被破壞等異常情況進行連續監測和實時報警。
n 主機可內置衛星定位模塊，GNSS多定位系統，能對終端進行實時定位。
n 支持GPS、互聯網同步對時，內置高精度實時時鐘模塊。
n 具有日常自檢和QoS診斷功能，定時采集終端本身的電池電壓、聯網成功率、無線信號強度、內部溫濕度、姿態、位置以及設備當前所處環境狀態等參數，能夠?qū)K端常見故障原因進行有效的診斷和報告。
n 設備需支持?jǐn)?shù)據存儲功能，最大存儲不少于100000條；且具有斷點續傳功能，當通信恢復后自動補傳歷史數據；還須具有平臺遠程手動歷史數據讀取，最大限度確保數據。
n 可通過就地和云端查看設備數據，更改設備參數、固件更新，并對云端下發的參數進行合法性檢驗。
3. 高可靠無線通信
n 高性能天線（不同場景可選），有效應對現場屏蔽因素（井蓋鑄鐵且厚重、設備被水淹等情況），最大限度地保證信號穩定傳輸；在NB-IoT或2/3/4G無線信號不好時，可選購433M 無線Lora版本，通過與RGW-200中繼網關配合實現無線Lora中繼通信。
n 無線傳輸模塊可選用貼片式物聯網專用SIM卡，有效避免插入式SIM卡在冷凝結露等情況下出現因生銹而導致的松動、接觸不良等故障。
4. 自供電、超低功耗，超長續航
n 自帶高性能鋰電池組，無需任何取電施工。
n 標準工作模式下，續航時間不低于3年（具體電池使用壽命受無線信號質量、測量和傳輸頻率、無線通信方式等影響）。
n 設備電量不足時，會實時發送低電量告警。
n 可選購太陽能等外接電源供電擴展模塊。
5. 防護等級高、安裝維護簡單
n 防護等級高，產品通過IP68、防鹽霧等認證,可適用于排水管網等環境惡劣場景。
n 由于大部分時間是非接觸式精確液位測量，有效防止淤泥和水中雜質對傳感器的堵塞和腐蝕破壞，提高測量可靠性，減輕后期維護工作量。
n 安裝簡單，無需專業技術人員，裝好即可開始監測，配合AS-Link物聯監控云平臺軟件可實現數據自動上云。
n 就地按鍵（主機外殼上防水按鍵）喚醒，進行數據上發、OLED顯示測量值等；就地藍牙5.0配置、無需打開主機。
三、 技術參數
1. 無線通信
NB-IoT | B1/B3/B8/B5/B20/B28 （移動、聯通、電信） |
GPRS | GSM850/900/1800/1900MHz（移動、聯通） |
4G | 1880-1900MHz、2320-2370MHz、2575-2635MHz（移動、聯通、電信） |
Lora | 433M |
（注：不同型號通信方式不同，訂購時請注意！）
2. 液位監測
盲區 | 全量程無盲區 |
量程 | 0～10m（系指超聲波液位測量量程，其他特殊型號量程需定制） |
分辨率 | 1mm |
精度 | 傳感器測量量程的±0.2%FS或3mm(取較大值) |
穩定性 | ±0.15%FS/年 |
姿態補償 | 姿態傳感器 量程： 0～180°（XYZ三軸），精度：±1°。 |
溫度補償 | 量程：0～75℃，精度：±1℃ |
測量周期 | ≤10s，（可自定義5s～24h）；外部電源供電模式下可實時測量。 |
傳輸周期 | ≤30min/次（NB-IoT無線傳輸）, ≤ 2h/次（ 2/3/4G無線傳輸）,（可自定義1min～24h）；預警、告警數據立即上傳，并加快傳輸頻率 ；外部電源供電模式下可實時傳輸。 |
3. 智能管理
主機狀態異常監測 | 主機自帶溫濕度、姿態、照度傳感器，可實現設備狀態異常的監測。 姿態傳感器 量程： 0～180°（XY雙軸），精度：±1°。 溫度傳感器 量程：-20～75℃，精度：±1℃。 濕度傳感器 量程：0～100%RH，精度：±5%RH@（20%～90%RH）。 光照傳感器 量程：0.001lx~10klx，精度：±10%。 |
衛星定位 | GNSS多定位系統，支持GPS或北斗定位。 |
數據存儲 | 數據發送失敗自動存儲，當通信恢復后自動補傳歷史數據，確保數據的完整性；離線數據最大100000條。 |
配置方式 | 就地按鍵喚醒，進行數據上發、主機OLED顯示測量值等，就地藍牙5.0配置（無需打開主機），平臺遠程配置與升級。 |
擴展接口 | 支持其他傳感器接入（RS485接口標準Modbus_RTU協議，模擬量0-5V，4-20mA,開關量輸入） |
4. 供電參數
供電方式 | 高性能鋰電池 | 外部電源供電（選配） | 太陽能供電（選配） |
供電電壓 | 3.6V | 9V～24V DC | 18V/12W |
工作電流 | 測量模式：<50mA；休眠模式：<30uA；GPRS傳輸模式<0.8A，NB-IoT傳輸模式<150mA，Lora傳輸模式<50mA，4G傳輸模式<0.8A （具體電流視外接設備，信號值強弱有所不同） | ||
電池壽命 | 標準工作模式下3年以上（電池使用壽命受無線信號質量、測量和傳輸頻率、無線通信方式、擴展外接傳感器數量和功率等影響）。 | ||
5. 結構特性
外殼材質 | 主機外殼為高強度玻纖，傳感器為聚酯、環氧樹脂 |
防護等級 | IP68 |
主機尺寸 | 長214 mm *寬114 mm *高193mm |
傳感器尺寸 | 超聲波Φ88mm*147mm、靜壓Φ27×120mm |
整機重量 | 約3.5Kg（含電池） |
工作環境 | 溫度：﹣20℃~75℃，濕度：0~100%RH（無凝露） |
四、 應用范圍

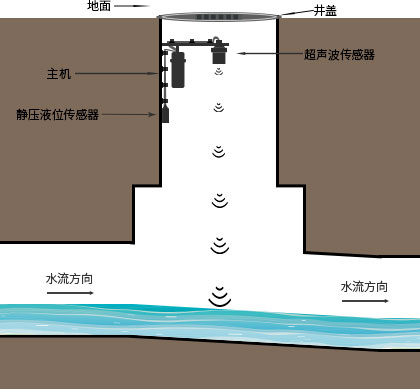

n 可用于排水設施、積水點、蓄水池、排水管、排水口及河道的液位在線測量及預警，適合地表徑流、淺流、非滿流、滿流、管道過載及淹沒溢流等狀態的水深或液位監測，無測量盲區，同時實現排水系統液位長期在線穩定持續監測與積水、溢流等時間的及時預警預報。
五、 采購型號
SD347-IWS-D-U1000微功耗無線智能液位監測終端型號選型表 | ||||
IWS-D-U1000 | 代碼 | 通信方式 | ||
N | NB-IOT | |||
G | GPRS | |||
L | 4G | |||
R | Lora | |||
代碼 | SIM卡類型 | |||
1 | 支持插拔式SIM卡 | 不含SIM卡 | ||
M | 貼片SIM卡（移動） | 附贈物聯網卡 | ||
U | 貼片SIM卡（聯通） | 附贈物聯網卡 | ||
T | 貼片SIM卡（電信） | 附贈物聯網卡 | ||
0 | Lora版本無SIM卡 | Lora版本不含SIM卡 | ||
代碼 | 供電類型 | |||
A | 一次性鋰電池供電 | |||
B | 可充電鋰電池供電 | |||
說明：
1、型號說明： SD347-IWS-D-U1000-NMA，為IWS-D-U1000微功耗無線智能液位監測終端，電池供電（內含電池），NB-IOT無線通信，內置中國移動貼片SIM卡（含3年無線流量費，該流量費僅夠終端自身測量數據傳輸）。
2、IUS2智能液位傳感器線纜長度標配為1m，如有特殊需求，采購時需額外申明；傳感器量程可定制，采購時需申明。
3、電池、天線等不保修；支架等配件需另行購買。
