S530-SD34F惡臭在線監測系統硫化氫氨氣臭氣濃度溫濕度

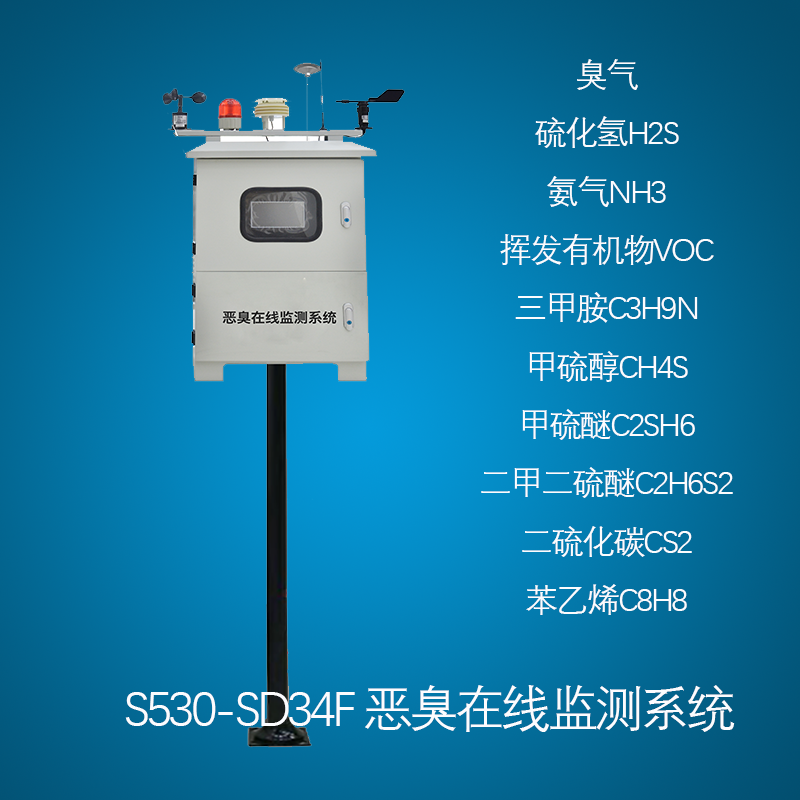

S530-SD34F 惡臭在線監測系統

硫化氫、氨氣、臭氣濃度、溫濕度

惡臭是指所有刺激人體嗅覺器官、引起不愉快以及損壞生活環境的氣體物質。迄今憑人的嗅覺就能感覺到的惡臭物質就有4000多種，其中對人體健康危害較大的有幾十種。有的散發出腐敗的臭魚味，如胺類；有的刺鼻，如氨類和醛類；有的散發出臭雞蛋味，如硫化氫；有的類似爛洋蔥或爛洋白菜味等等。惡臭物質使人呼吸不暢，惡心嘔吐，煩躁不安，頭暈?zāi)X脹，甚至把人熏倒，濃度高時，還會使人窒息而死。

近年來，由于惡臭排放導致的居民和企業沖突越來越多，居民上訪越來越頻繁。環保整治、尤其是惡臭整治已經成為了一項涉及到社會穩定和諧的重要工程。而惡臭排放的時效性、不確定性，又導致了環保部門的取證難、執法難，因此迫切需要建立實時的、高效的、快速的惡臭自動監測系統，對惡臭情況進行24小時連續監控。無線傳輸方式可選GPRS等其它方式，可上傳至云服務器，或當?shù)卣块T在線檢測平臺。用戶可通過監控平臺查詢站點的氣象數據及空氣質量數據，為制定環境治理方案提供數據支撐。主要應用于工業園區、廢氣企業、垃圾中轉站、固廢處理廠、垃圾焚燒廠等場所。

S530型惡臭在線監測系統采用國際知名高精度傳感器，內置吸氣泵工作方式，相應時間快；高精度；壽命長；檢測氣體范圍寬；抗干擾能力強等特點，有4-20mA、RS485/M-BUS等標準輸出信號，可方便地集成與監控系統。兩級開關量輸出；現場LCD顯示，紅外遙控外部調節、設定；能將環境內的 氣體以電信號遠距離傳輸，并將信號傳輸?shù)蕉蝺x表上，本傳感器可直接上傳電腦或者連接DCS系統。也可與當?shù)丨h(huán)保局環境監測平臺對接達到連續遠程監測環境中氣體濃度。

S530型惡臭在線監測系統產品兼具現場蜂鳴器指示音、現場閃爍指示等功能，并實時顯示監控現場氣體濃度。整個過程為自動化處理，不需人為干預處理。

系統構成：

 在線監測系統組成：預處理單元、氣體分析單元

 在線監測系統產品性能：

S530型惡臭在線監測系統防雷、防靜電、多種接線方式可選，抗EMI、EMC電磁干擾，抗脈沖浪涌電流沖擊等。儀器符合國標要求，具有標準的三線制或四線制模擬信號輸出、2組繼電器開關量輸出，同時具有標準總線制RS485輸出（RTU格式），可直接上傳電腦或DCS系統，儀表標配聲光警示裝置。儀表可定制有線傳輸、局域網、互聯網、無線傳輸、光纖等（2公里、5公里、不限距離）并可在電腦上存儲和分析、打印數據。無線傳輸方式可選GPRS等其它方式，可上傳至云服務器，或當?shù)卣块T在線檢測平臺。S530型惡臭在線監測系統支持OEM或ODM定制。

預處理過程

監測氣體經過壓力調整后通過濾塵過濾顆粒性雜質，經過降溫裝置后將高溫氣體冷卻。部分環境高溫氣體中含有水分，經冷凝后水氣進行分離，濾水裝置含排水閥經過設定時間，定時排水，避免水分對傳感器等金屬裝置的腐蝕，處理過后樣氣流量調整之后送入傳感器倉進行濃度分析。

壓力調整：

部分現場環境壓力為非常壓環境（101 KPa），進行采樣前需對環境采樣口進行壓力調整。（本處理單元為外置單元，根據現場環境進行調整，適用于采樣環境我正壓或負壓環境）。

除塵：

除塵過濾采用真空泵過濾器，該過濾器被廣泛用于工業的真空系統中，能夠有效地防止固體顆?；蚍蹓m吸入真空泵或系統中。減低泵的磨損，提高泵運行的可靠性，延長泵的壽命，能有效的保護真空系統的元件。

該過濾器采用全鋼結構，堅固耐用，適合工業用途的答復和要求采用無縫拉伸金屬外殼，配以銅焊接口，氣密性高容垢空間大，易于清理，更換濾芯簡易快捷。進出口采用螺紋連接，可根據客戶要求配接特殊管口。該過濾器采用O型圈密封，最大真空值低于1Pa。標準配置紙質濾芯，過濾精度大99%（10微米顆粒），通過氣體溫度-15°至90°。

降溫：

本系統降溫裝置屬于物理降溫冷凝器，不具備制冷功能。該冷凝器采用銅管設計，導熱性能強，親水翅片，有效加強散熱效果。

濾水：

該分離器采用油水分離器，主要用于分離氣體中的水分和油，降低氣體濕度對采集分析的影響，并通過系統控制電磁閥定時排除水分。

氣體分析單元

過濾后的干凈氣體經過吸氣泵氣體輸送到傳感器部位，探測器實時監測氣體濃度，將實時濃度值顯示在點陣液晶屏上。經過信號傳輸?shù)酵獠坑|控液晶顯示屏。觸控液晶顯示屏同時還實時顯示該設備所處位置空氣的溫濕度，以便人員實時觀察所處環境的情況。

在線監測系統產品特性：

檢測原理：PID光離子、電化學、紅外

檢測參數：PM2.5、PM10、VOC、臭氣、H2S、NH3、C3H9N、CH4S、C2SH6、C2H6S2、CS2、C8H8、溫度、濕度、風力、風向等

采樣方式：自然擴散；

示值誤差： ±3%FS

重復性：相對標準偏差應不大于3%

響應時間：  T90  ≤30 s

泵吸流量：2升/分鐘（標準）；

狀態指示：聲音、頻閃燈；

調試方式：遙控器（顯示型功能）；

顯示方式：7寸彩色液晶屏；

報警方式：1路或2路無源觸點信號輸出、報警點可設置。

環境溫度：－10℃～55℃；

相對濕度：≤90%RH（非凝露場合），更高濕度環境使用需定制或選配預處理系統；

電    源：AC220V±10%；

輸出信號：4～20mA、RS485、繼電器（無源）；

功    耗：≤100W；

安裝方式：抱桿安裝

壓力限制：86kPa～106kPa；

外形尺寸：高800mm *寬560mm * 厚300mm

惡臭在線監測系統性能參數
