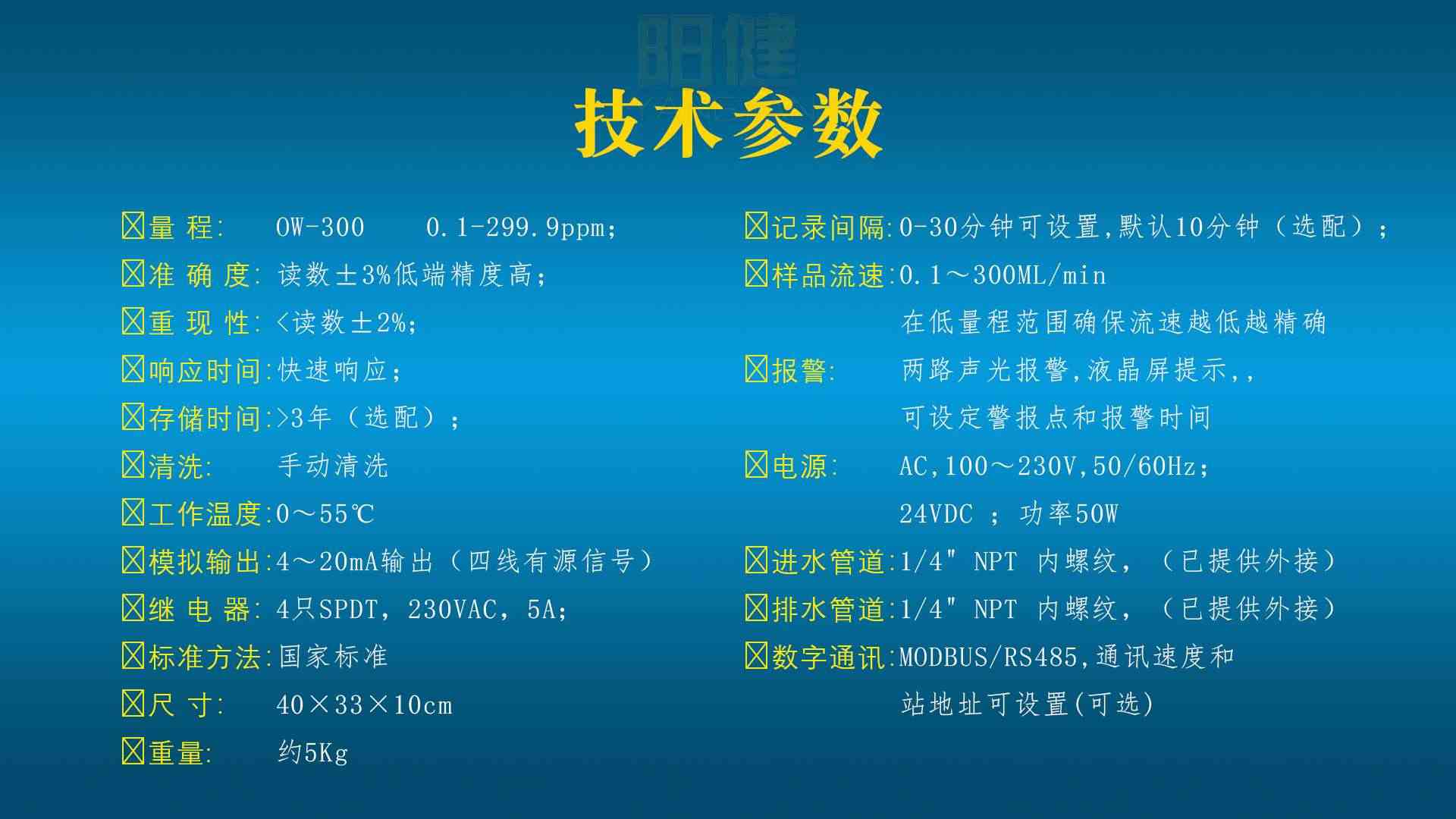

1. 技術參數

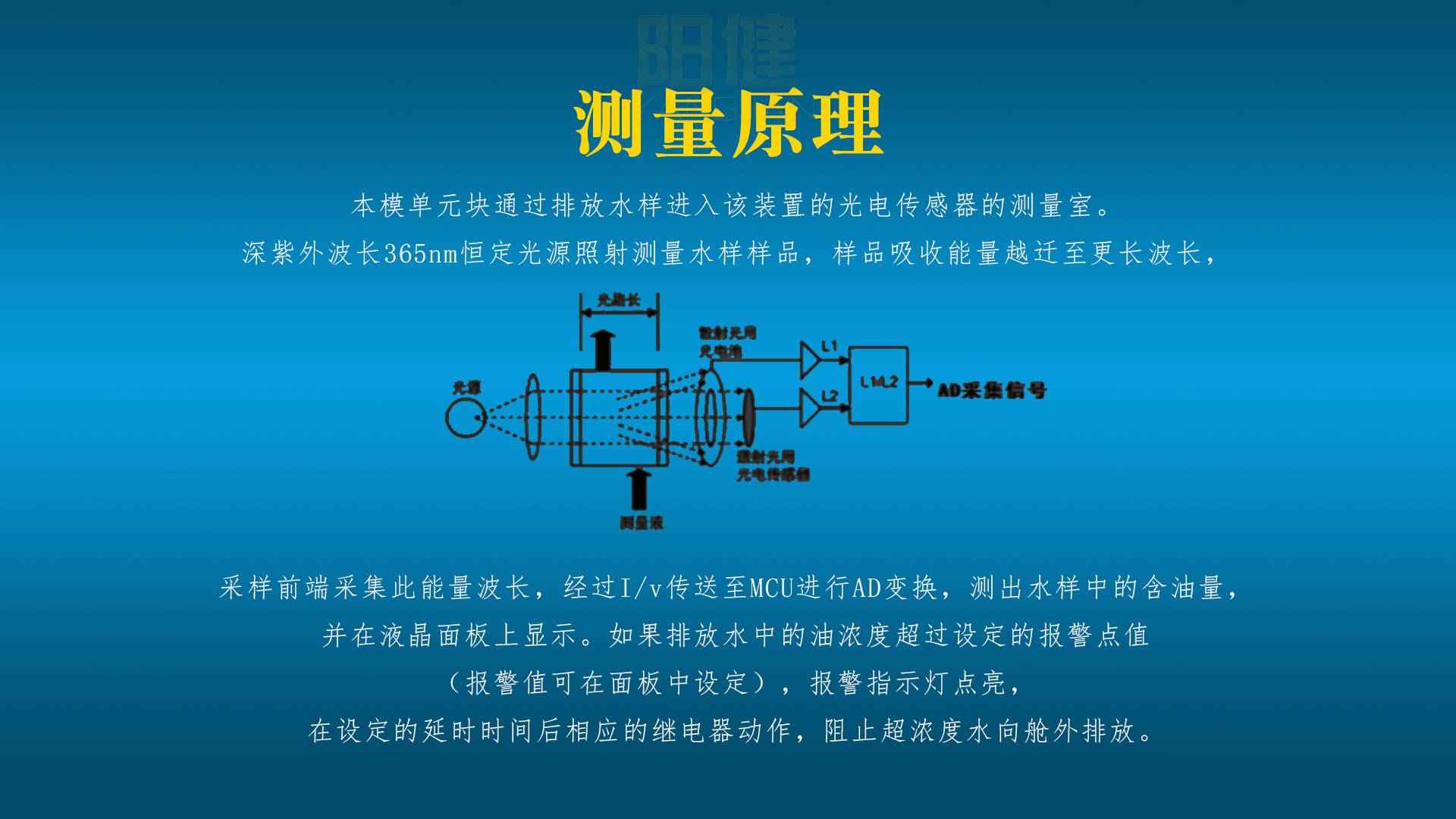

2. 測量原理

   本模單元塊通過排放水樣進入該裝置的光電傳感器的測量室。深紫外波長365nm恒定光源照射測量水樣樣品，樣品吸收能量越遷至更長波長，采樣前端采集此能量波長，經過I/v傳送至MCU進行AD變換，測出水樣中的含油量，并在液晶面板上顯示。如果排放水中的油濃度超過設定的報警點值（報警值可在面板中設定），報警指示燈點亮，在設定的延時時間后相應的繼電器動作，阻止超濃度水向艙外排放。其原理示意如圖所示。

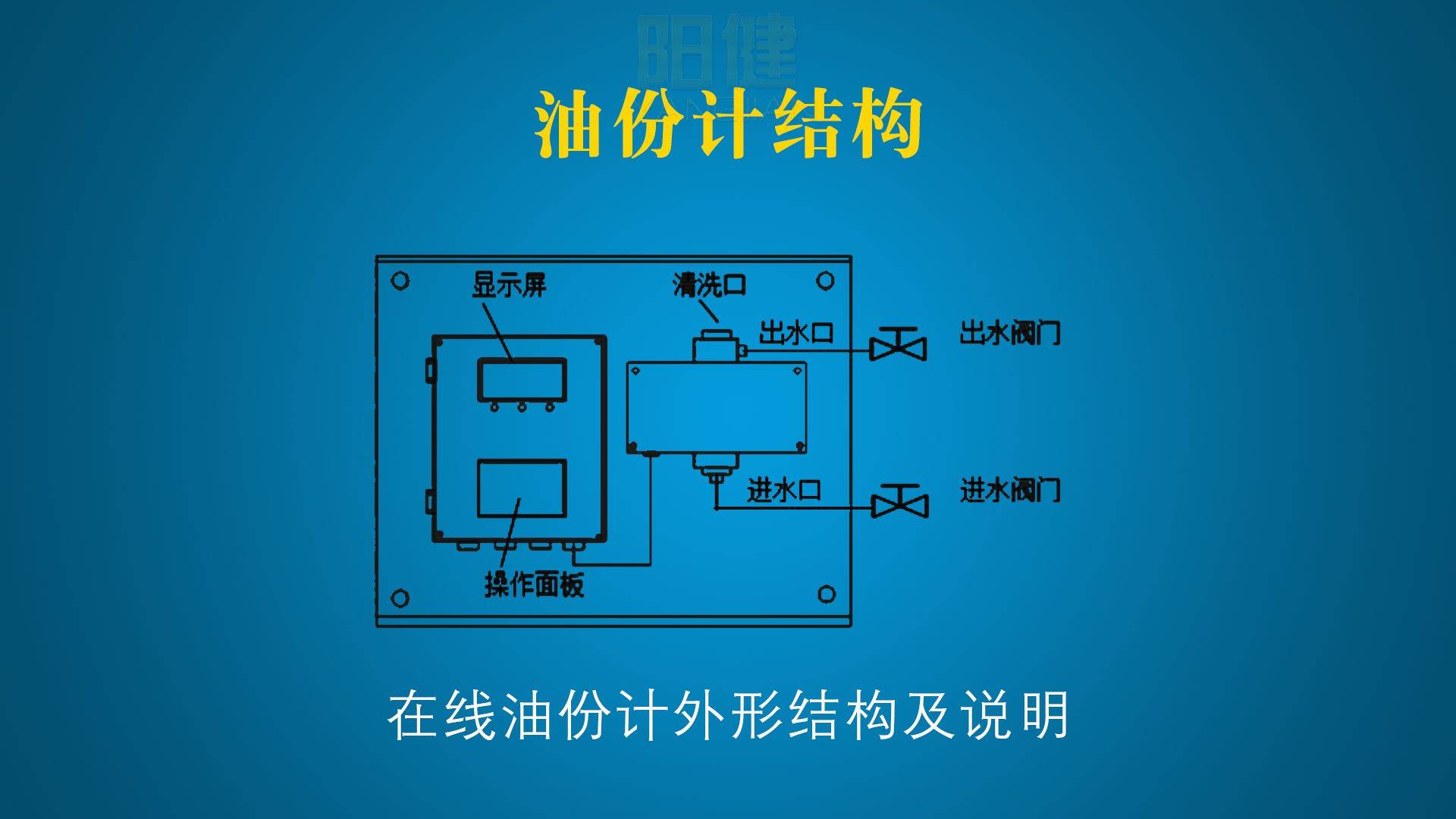

3. 儀表結構



4. 安裝接線

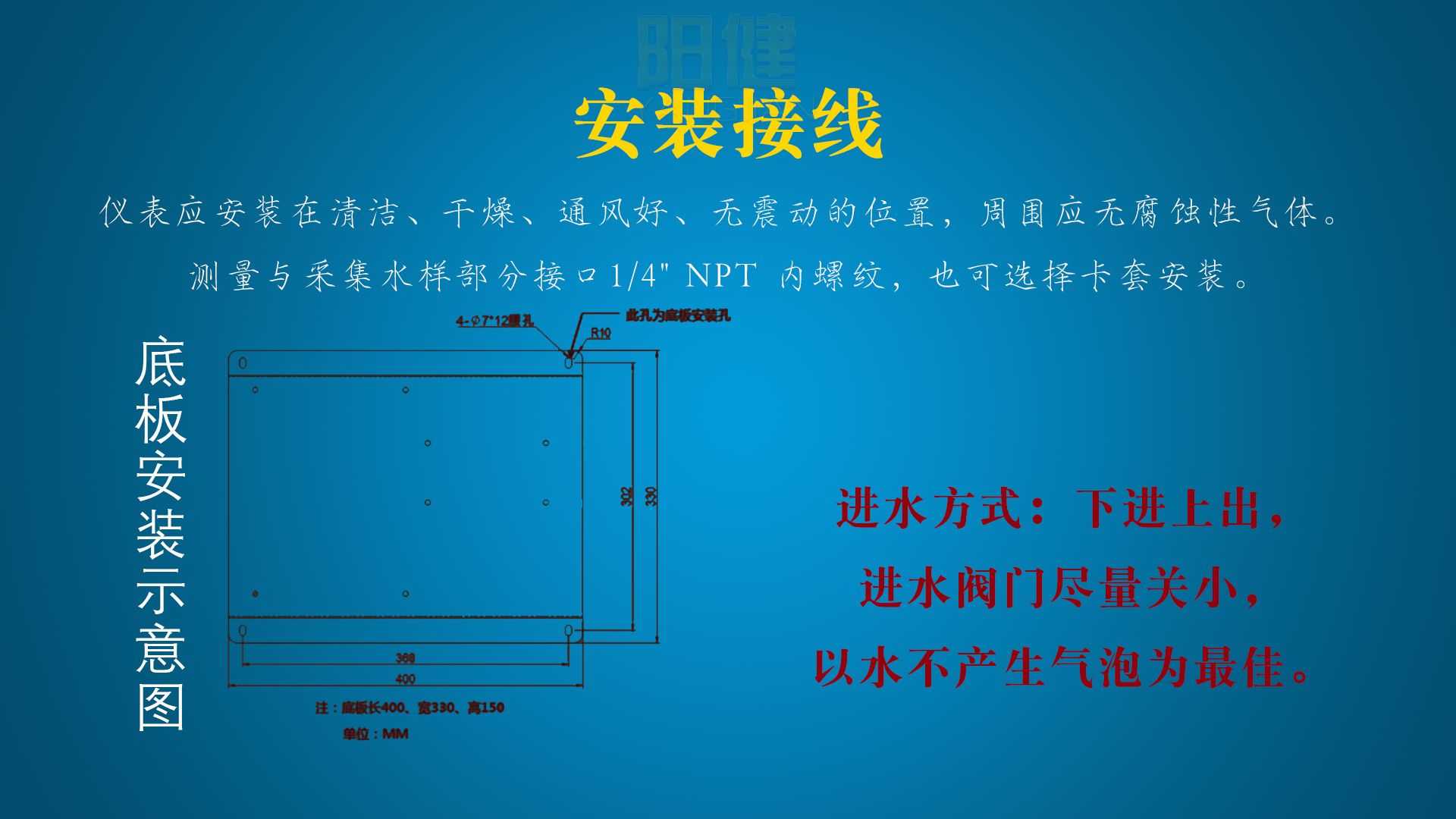

   1)．底板安裝

   儀表應安裝在清潔、干燥、通風好、無震動的位置，周圍應無腐蝕性氣體。如下圖所示

   1．在安裝底板有4個螺柱安裝即可。

           2．測量與采集水樣部分接口1/4" NPT 內螺紋，也可選擇卡套安裝。






   2) .接線方式




5. 按鍵操作說明

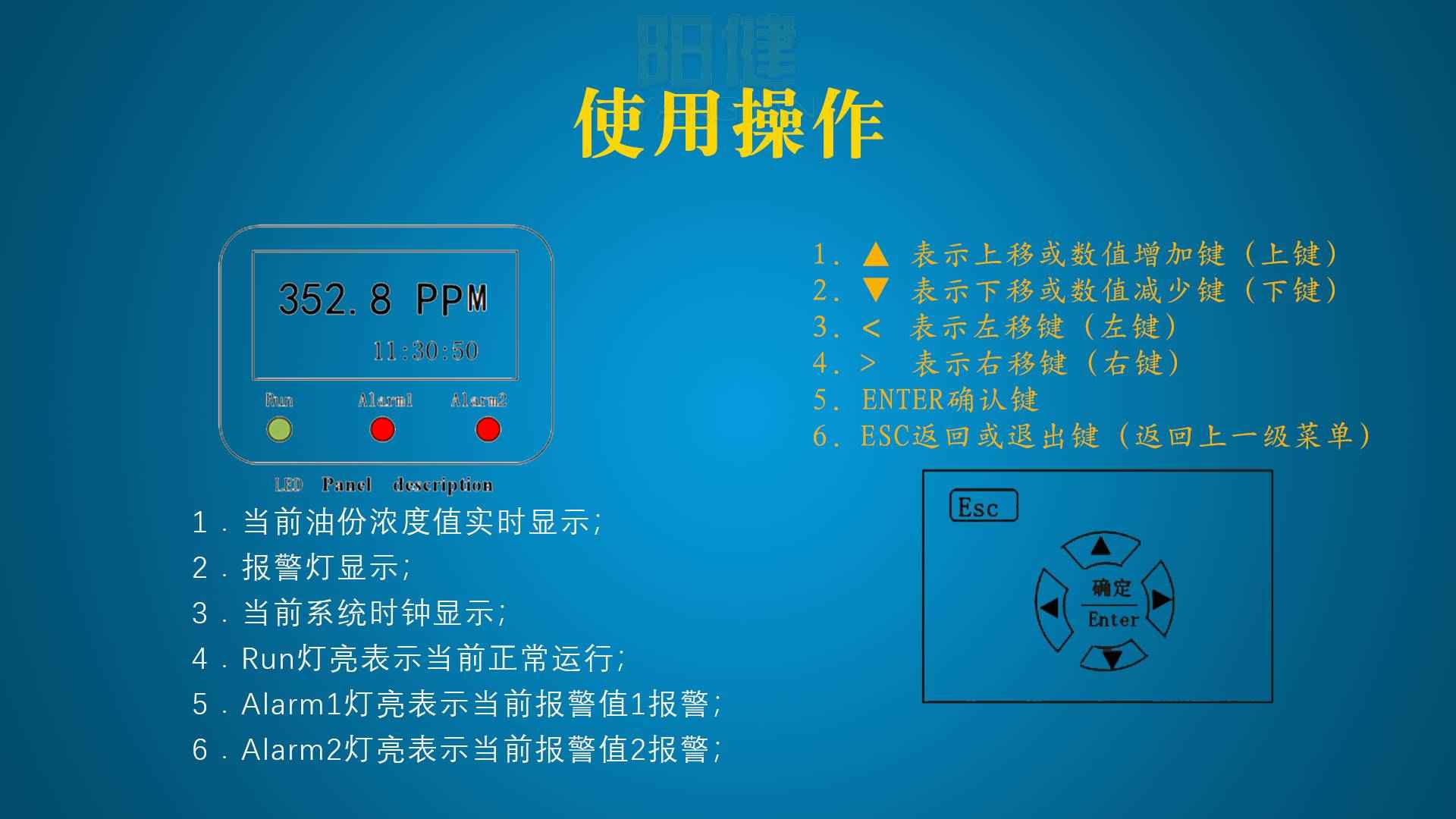

   1). 儀表面板及操作說明

   1． 當前油份濃度值實時顯示；

   2． 報警燈顯示；

   3． 當前系統時鐘顯示；

   4． Run燈亮表示當前正常運行；

   5． Alarm1燈亮表示當前報警值1報警；

   6． Alarm2燈亮表示當前報警值2報警；

6.

   2.下方操作面板說明

   1．▲ 表示上移或數值增加鍵（上鍵）

   2．▼ 表示下移或數值減少鍵（下鍵）

   3．?表示左移鍵（左鍵）

   4．? 表示右移鍵（右鍵）

   5. ENTER確認鍵

   6．ESC返回或退出鍵（返回上一級菜單）

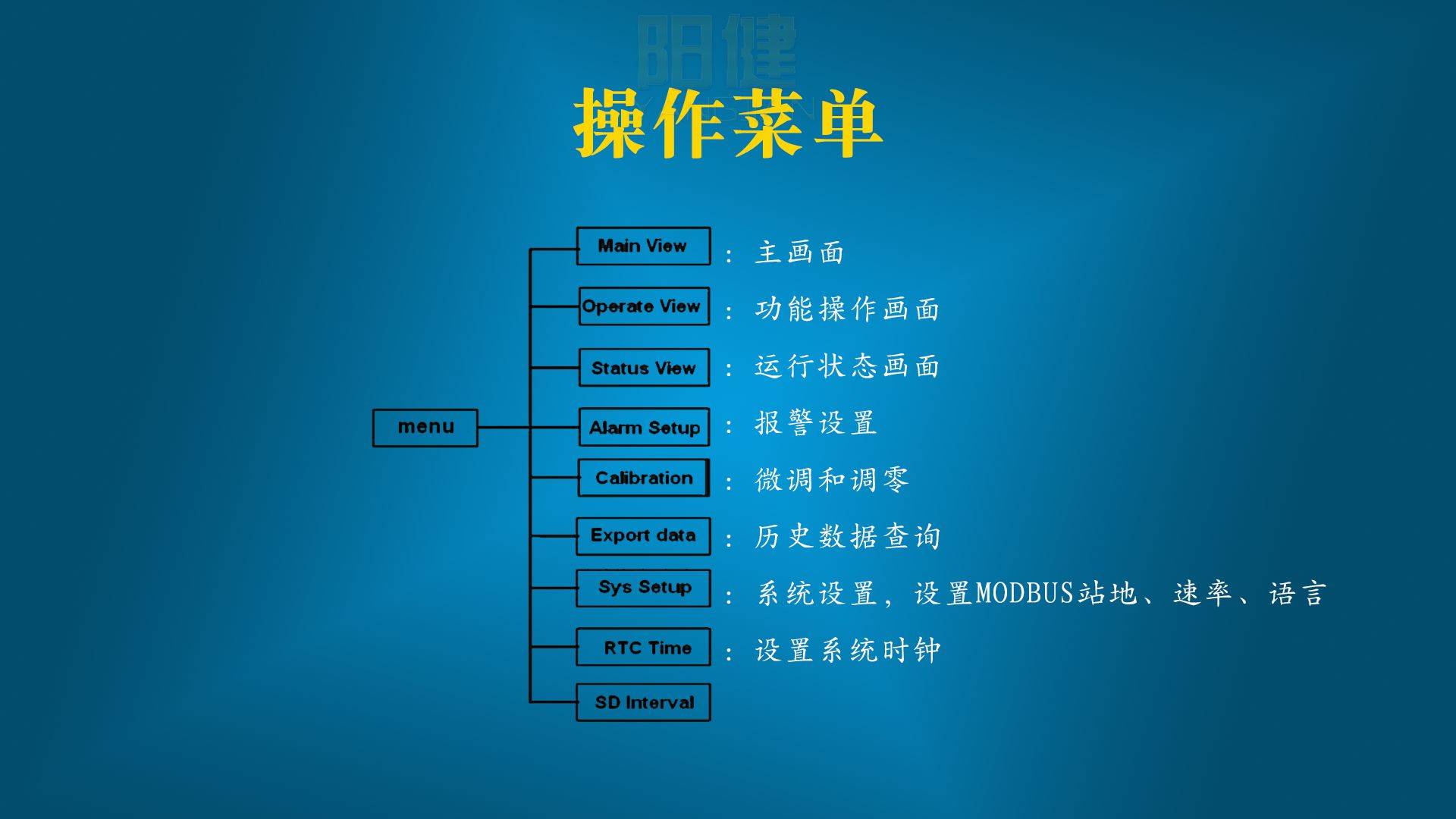

7. 菜單結構

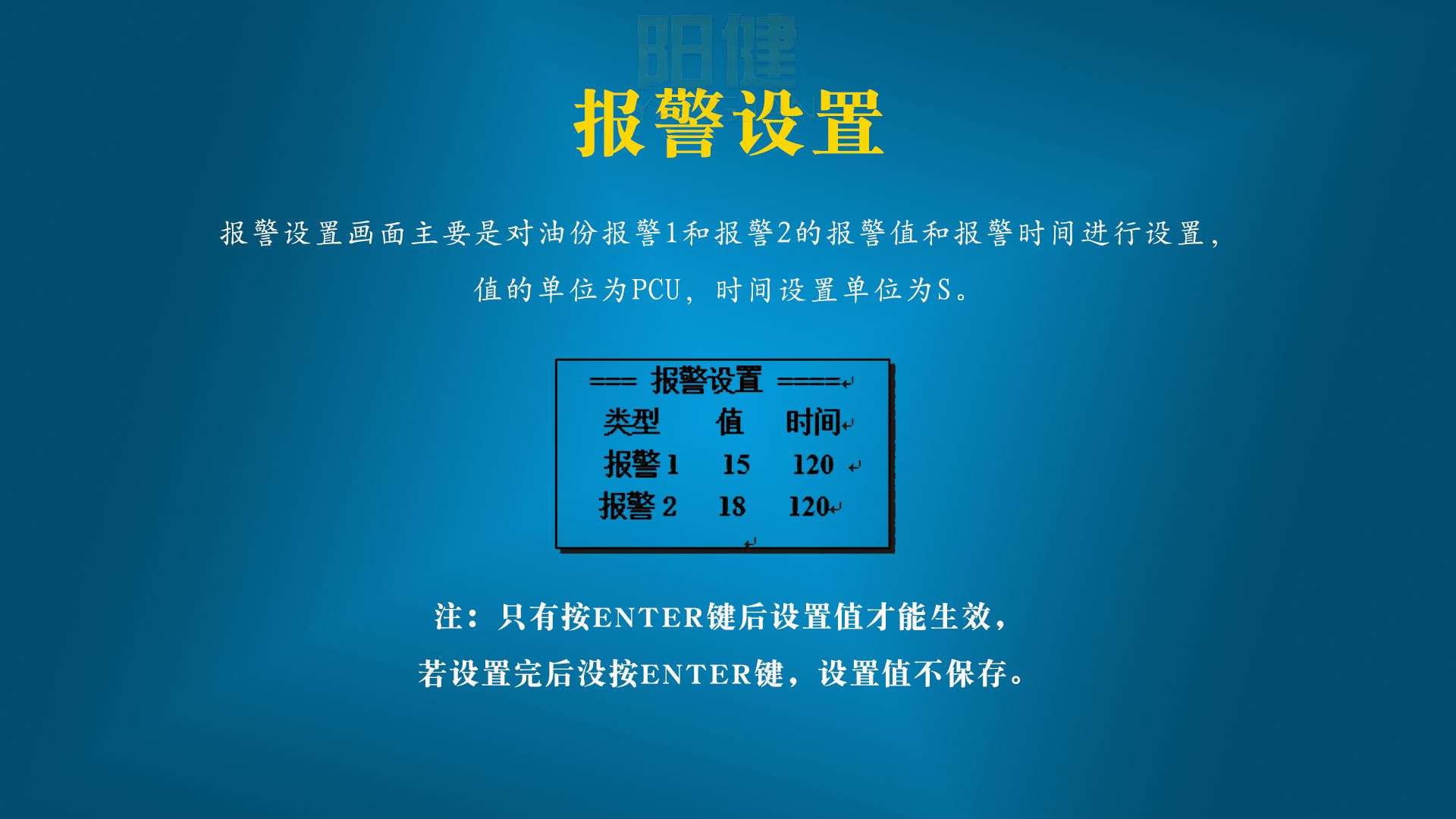

8. 報警設置



   報警設置畫面主要是對油份報警1和報警2的報警值和報警時間進行設置，值的單位為PCU，時間設置單位為S。

   注：只有按ENTER鍵后設置值才能生效，若設置完后沒按ENTER鍵，設置值不保存。

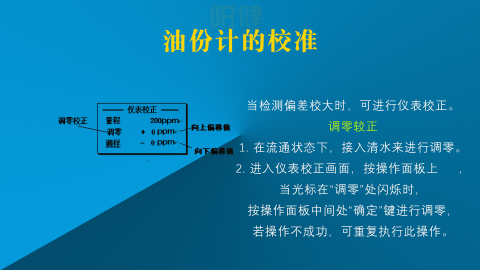

9. 儀表校正

   當檢測偏差校大時，可進行儀表校正。

   調零較正

   1. 在流通狀態下，接入清水來進行調零。

   2. 進入儀表校正畫面，按操作面板上 》 鍵，當光標在“調零”處閃爍時，按操作面板中間處“確定”鍵進行調零，若操作不成功，可重復執行此操作。

   調樣較正調樣校正前先關閉進水閥門，拔出進水快接軟管，用快接軟管短接進水口和出水口，如下圖所示：




   1. 打開清洗口，倒入出廠時廠家配帶的滿量程標準樣液，蓋上清洗蓋。

   2. 進入儀表校正畫面，按操作面板上 》 鍵，當光標在“調樣”處閃爍時，按操作面板中間處“確定”鍵進行調樣，若操作不成功，可重復執行此操作。

   進行調零或調樣操作時，建議多次倒入清水或樣液后進行，減少殘留液體對校正結果的影響。

   以上操作完成后，按正常安裝接入進出水管，開始測量。



   量程：表示最大滿量程值設定。

   調零：倒入清水后，擰緊清洗口，穩定8-10分鐘后進行調零校準操作。

   偏移值：+ 0 ppm表示當前數據向上偏移值。

   - 0 ppm表示當前數據向下偏移值。

   調樣：倒入標準樣液后，擰緊清洗口，穩定8-10分鐘后進行調樣校準操作。

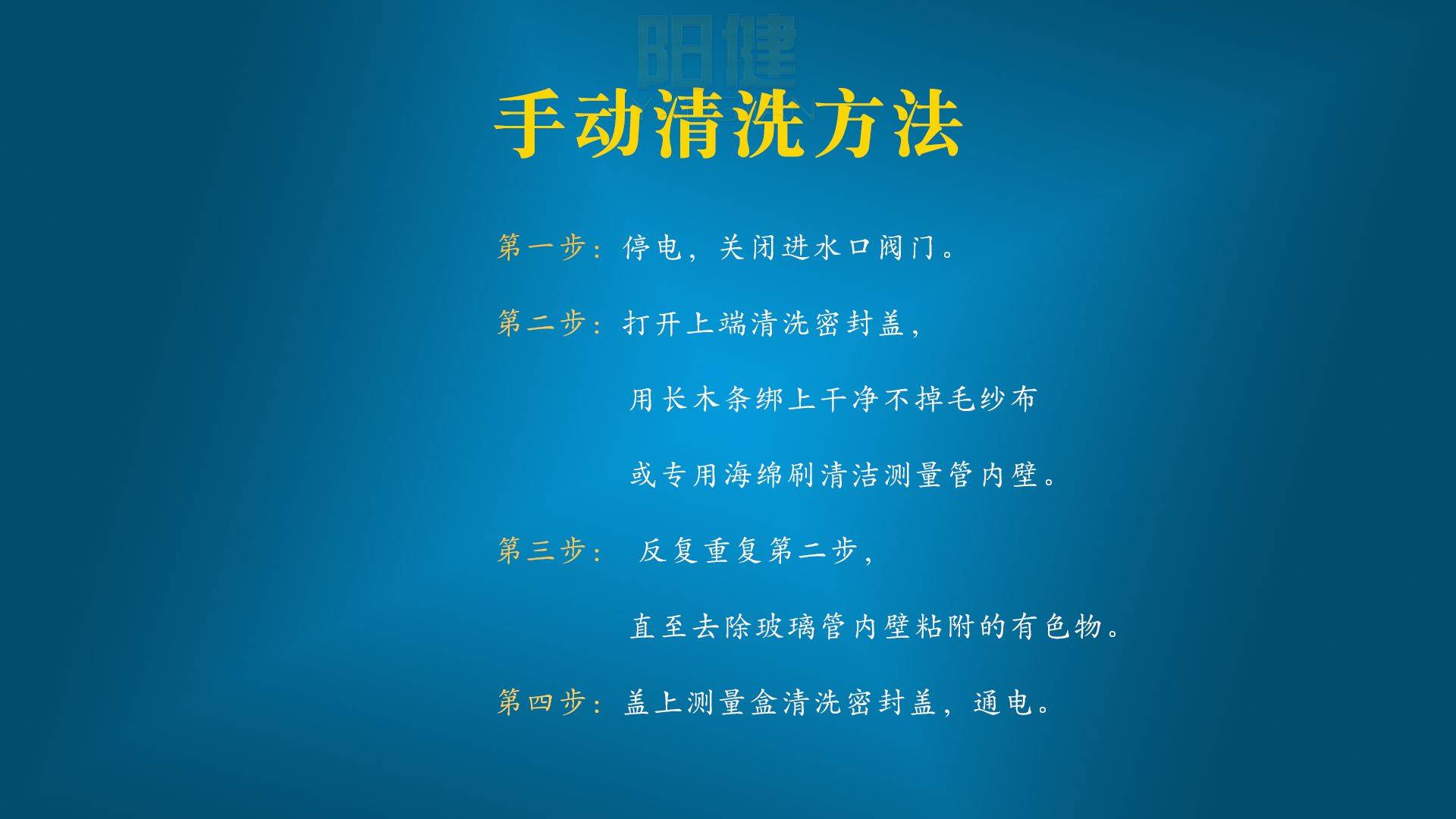

10. 手動清洗

    第一步：停電，關閉進水口閥門。

    第二步：打開上端清洗密封蓋，用長條木棍綁上干凈不掉毛紗布或?qū)Ｓ煤＞d刷清潔測量管內壁。

    第三步： 反復重復第二步，直至去除玻璃管內壁粘附的有色物。

      第四步：蓋上測量盒清洗密封蓋，通電。



11. 日常維護


    儀表出廠前一般已作標定，用戶可直接投入使用。

    維護：以下操作必須在停電情況下進行。

    1、初次使用儀器檢查接線是否正確。

    2、使用久時發現測量誤差偏大或測量值一直上升且不會回歸最初值，關掉進水閥，旋開測量單元頂蓋，進行手動清洗。

    4、儀表運行正常后，輸出4-20mA對應的就是量程.

    5、儀器使用一段時間后，如果外界空氣污染嚴重，打開測量盒，可以用鑷子夾著酒精棉球清洗發射光和接收光的光電部件。

    6、請勿拆卸儀器，以免影響或損壞儀器性能，保持儀器干燥整潔。

    儀器已在出廠前用專用設備調好


陽健SD34F-OWZE油份濃度計水中油分析儀測量方法原理及校準和安裝接線

12. 注意事項

    l 系統第一次啟動需要3分鐘預熱。

    l 進線電壓須在允許范圍之內。

    l 進線端子接線必須牢固可靠。

    l 儀表應垂直安裝。

    l 出水水量控制在0-300ml/min內即可。

    l 如果供水為間歇性，請在進水口加上單向閥。

    l 由于水中有氣泡附著在內壁，會使測量值上升。建議關小出水口黑色閥門，讓測量管內產生壓力，使氣泡破滅。

    l 保持通風干燥環境，潮濕環境易產生冷凝，附著在測量池外壁導致測量值增加。

    盡量保持原廠進水出水安裝方式，內部測量為精密玻璃管，更改安裝時勿用力過大，會導致玻璃管破裂。無廠家技術支持，請勿私自拆開右邊測量傳感器。
