浮球液位開關工作原理及接線

浮球開關液位儀表產品

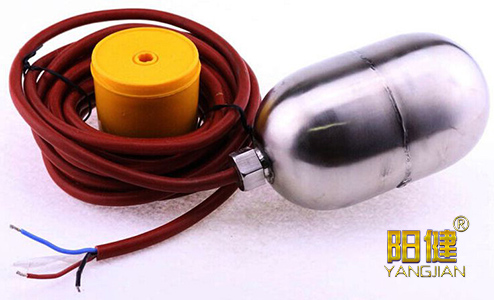

浮球液位開關工作原理

浮球液位開關是一種用于檢測液體高低水平的裝置,通常用于液位控制系統中。其工作原理可以概括為以下幾個步驟:

當液位低于開關安裝位置時,浮球會因受到重力而下沉。

隨著液位升高,浮球開始向上浮動。當液位上升到某個特定的高度時,浮球?qū)⒏≈岭x開開關桿的位置。

隨著浮球離開開關桿的位置,桿上的彈簧發生作用,使接觸器閉合,從而啟動相應的報警或控制功能。

當液位下降,浮球?qū)⑾鲁?,開關桿上的彈簧將松開,使接觸器斷開,從而停止相應的報警或控制功能。

總的來說,浮球液位開關是通過桿上的彈簧控制接觸器的閉合和斷開,以實現對液位的檢測和控制。該裝置結構簡單,可靠性高,被廣泛應用于各種行業的液位控制系統中。

浮球液位開關工作原理

浮球液位開關接線

浮球液位開關一般有三個接線端子:常閉、常開和公共。在接線時,應根據需要選擇常開或常閉的接線方式。以下是可能的接線方法:

常閉接線方式:將電源正極連接到com端口,將負載設備連接到no端口,這樣當液位上升到開關點時,常閉端口打開,切斷電路。

常開接線方式:將電源正極連接到com端口,將負載設備連接到nc端口,這樣當液位上升到開關點時,常開端口關閉,打開電路。

浮球液位開關接線

雙控制方式:將電源正極連接到com端口,將負載設備同時連接到no和nc端口,在液位上升到開關點時,無論是常閉端口還是常開端口,都會產生相應的輸出信號,以控制其他裝置。

使用何種接線方式取決于具體的應用情況和需求,請按照產品手冊中的相關建議進行正確安裝。同時,請務必確保接線正確、固定可靠,以避免出現電氣故障。


作者:陽健儀表 發布時間:2023-04-17 點擊數:
