SD34F-MLSSJY濁度懸浮物使用說明書

SD34F-MLSSJY濁度懸浮物使用說明書,廢水中懸浮物和濁度的測定方法原理,在線懸浮物和濁度儀使用說明書,濁度儀標準溶液

一》產品概述

SD34F系列SS檢測儀表是一種用于測試和控制溶液濁度儀的精密儀表。測量濁度儀的關鍵元器件-----SS檢測儀傳感器：1.采用原裝進口光電感應器件，能保證SS測量的準確、穩定 可靠。2.傳感器使用抗磨損的藍寶石玻璃，可以在較為惡劣的環境中使用而不被磨損。3.由于傳感器采用世界上獨特的180°透射光測量法，使得傳感器適抗干擾能力強。

一．具有穩定的4-20mA電流輸出，電流輸出對應的SS值可任意程序設定。有兩組ON/OFF輸出，高低點報警輸出及遲滯量可任意設定，高低報警不但具有輸出功能而且可在顯示屏上直觀的顯示出來。485信號輸出給用戶帶來了更多的方便選擇。

二．屏幕對比度可調整。

三．二次表全中文顯示,界面美觀：采用高分辨率的液晶顯示模塊,所有的數據、狀態和操作提示都是英文顯示。

簡單的菜單結構,文本式的人表對話： 與傳統的儀表相比,功能增加了很多,但由于采用了分門別類的菜單結構,使用起來更清晰、方便。

多參數同時顯示：在一屏上同時顯示SS、輸出電流、高低點報警設置值

四．狀態顯示：儀表可以把實際測量值與用戶設定的報警值進行比較，當測量值不在用戶設定的范圍內時，儀表顯示屏對應高低點會閃爍提示超出范圍。

二》工作原理

采用原裝進口光電感應器件，能保證SS測量的準確、穩定 可靠。傳感器使用抗磨損的藍寶石玻璃，可以在較為惡劣的環境中使用而不被磨損。由于傳感器采用世界上獨特的180°透射光測量法，使得傳感器適抗干擾能力強。

三》主要參數

1、液晶顯示，英文菜單式操作；

2、量程：0.0～50MG/L   0-300MG/L  0-1000MG/L

3、分辨率：0.01 MG/L

4、精確度：1%±1Digit；

5、校正模式：兩點校正；

6、模擬輸出：隔離式4～20mA輸出可程序設定；

7、清洗維護：可設定清洗時間和次數；

8、工作溫度：-20～50℃；

9、電源：220VAC±10%,50/60Hz；

10、防護等級：IP65；

11、儀表尺寸：210×220 mm ×120mm；

12、重   量：二次表：1.1Kg；

13、報警繼電器：AC220V ，3A ；

14、RS485通訊接口

》配套清單

用戶開箱時,請按裝箱單核對儀器的數量、規格及附件，若數量不對或型號不符，請與廠家或銷售商聯系。

1、二次表     1   臺

2、SS電極    1   支

（注：電極屬于易耗品，不在保證范圍內，本公司將保證電極交付使用時的品質。另電極線為特殊專用線，請勿剪、接。若因剪、接造成儀表無法標定等其他問題，生產廠家概不負責。）

3、使用說明書   1   本

四》電極安裝使用說明

    感謝你使用本公司SS檢測儀，使用前請認真閱讀本說明以確保正確安全的使用。SS檢測儀所配電極傳感器光感元器件為原裝正品進口件，各個環節都經過了嚴格的質量檢驗，本公司將保證電極交付使用時的品質，任何使用不當?shù)仍斐傻碾姌O損壞生產廠家不予保修。另電極線為特殊專用線，請勿剪、接。若因剪、接造成儀表無法標定等其他問題，生產廠家概不負責。

4.1 開箱

由二次表和傳感器兩部分組成。用戶開箱時,請按裝箱單核對儀器的數量、規格及附件，若數量不對或型號不符，請與廠家或銷售商聯系。

4.2 電極的安裝

4.2.1傳感器安裝位置要求

a、傳感器要求安裝在室內或陽光照射不到的地方，因?yàn)殛柟庵械膹?qiáng)紅外線會嚴重影響傳感器測量結果。

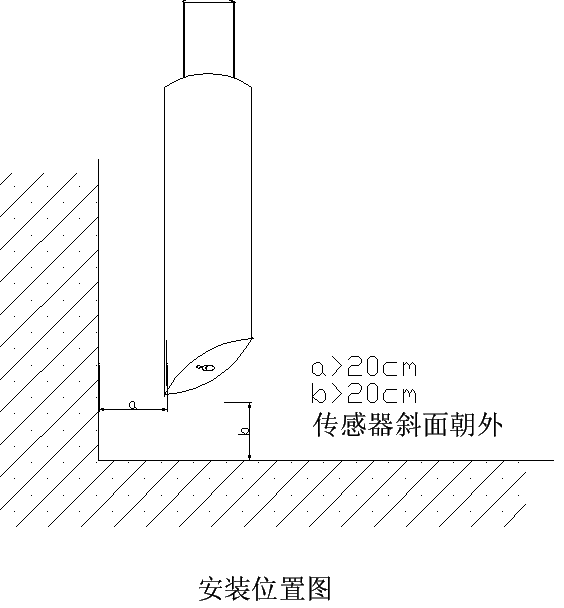

沉入式安裝時，由于傳感器中發出的紅外線會在墻壁和池底發生反射，影響測量結果，因此要求傳感器安裝在離墻壁和地面20cm的距離之外，具體如下圖

4.2.2傳感器安裝

●沉入式安裝

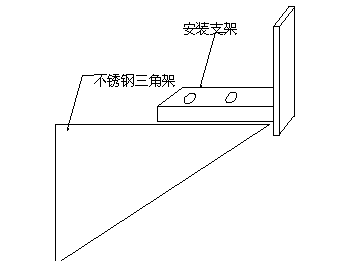

a、將安裝支架固定在不銹鋼三角架上

b、在墻壁上安裝鐵三角架（如下圖）

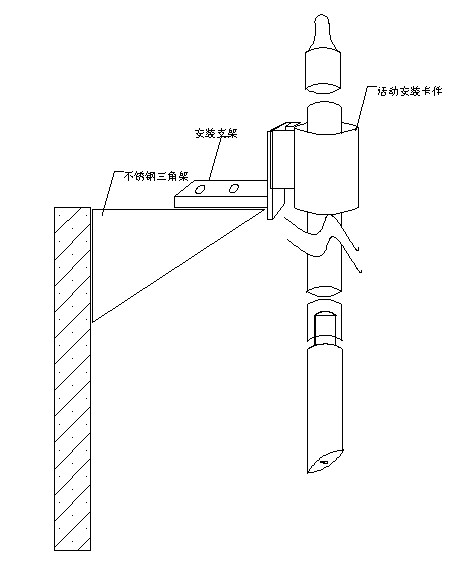

C、將傳感器與安裝導管及防水水堵頭相連,將活動安裝卡件放入安裝支架卡座上即可（如下圖）

●流通式安裝

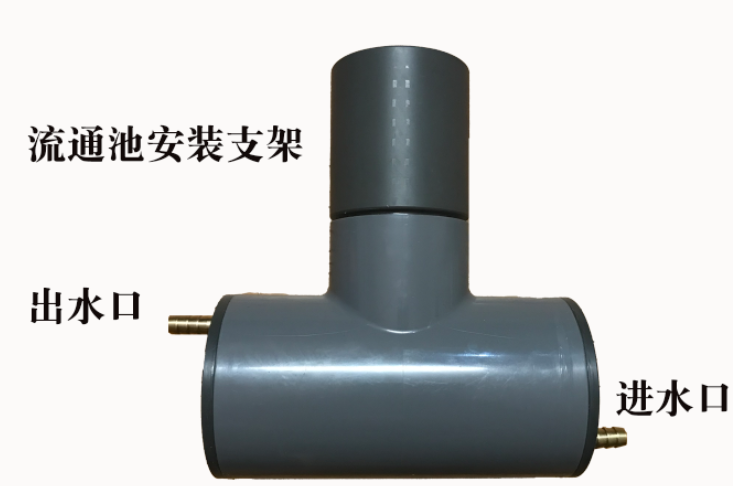

流通式安裝要注意，進水位置在低位，出水位置在高位（如下圖）

4.3 電極的存放

當電極長時間不用時按以下方式存放：切斷電極電源、清洗干凈存放在不直接接觸陽光的地方。

4.4 儀器的接線

傳感器電纜線共有三根線（白色和黑色、紅色或棕色、藍色），接線時將傳感器電纜線穿過儀表二次表后面的束線接頭按線色與儀表接線柱標注的字母一一對應的原則接線依次為白色線和黑色線接REF或黃色，棕色線或紅色線接+12V或棕色，藍色線接INPUT或藍色。注意電纜線應遠離電源線，以防止信號干擾。電極線為特殊專用線，請勿剪、接。若因剪、接造成儀表無法標定等其他問題，生產廠家概不負責。

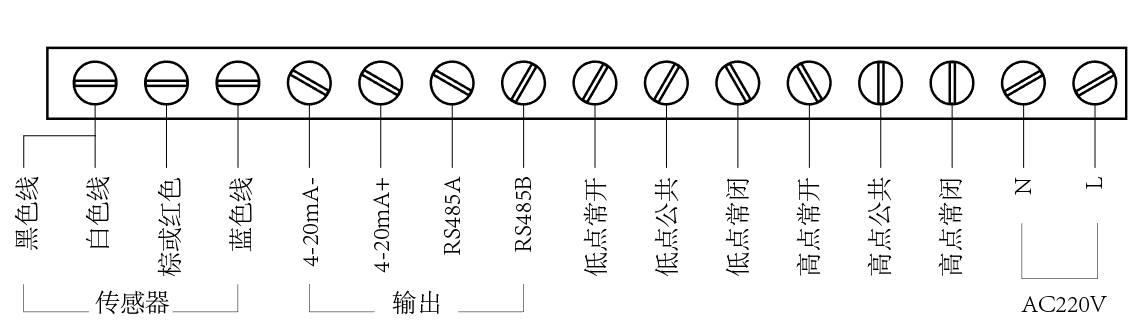

松開儀表面板四個角的四顆固定螺絲，儀表內部接線排座清晰可見，如下圖，請按順序接線不要接錯。接線時請斷開電源。

從左至右依次為：傳感器黑線和白線、傳感器棕色線或紅色線、傳感器藍色線；

4-20mA-、4-20mA+、  485B、485A、清洗公共端、清洗常開端、低報警公用端、低報警常開、高報警公用端、高報警常開；  電源零線、電源火線

注:電源線特別注意不要接錯。

 五》儀表的操作

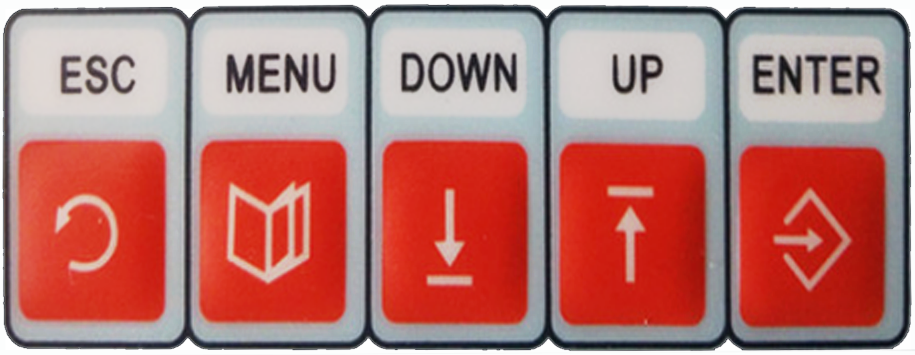

面 板 說 明

      濁度儀面板按鍵分布如上圖，各按鍵功能分布如下，請用戶按說明書要求操作。

“ESC”   為退出鍵

“MENU”  為菜單鍵

“DOWN”  為數字修改時的移位鍵

“UP”    為數字修改鍵

“ENTER”為光標移位、存儲確認鍵

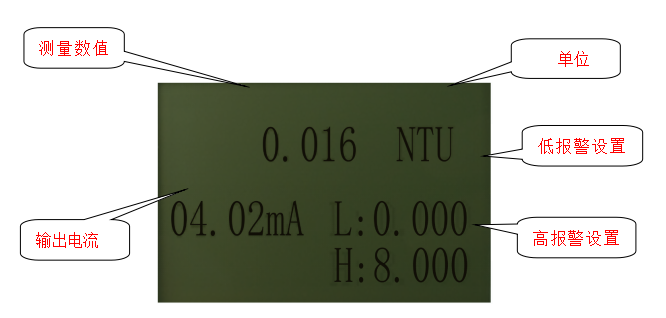

測量顯示主界面說明

六》菜單及功能

6.1   ALARM高低點以及遲滯量設置

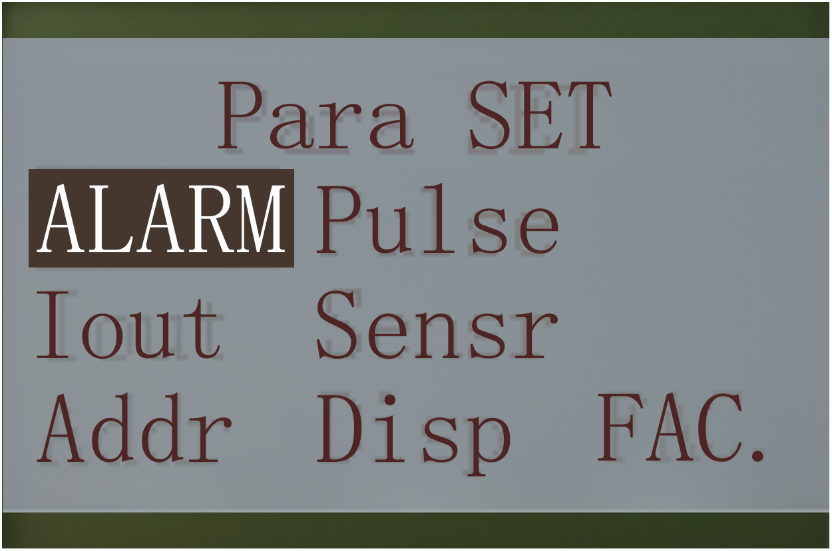

     要想進入?yún)?shù)菜單，在主界面下，按“MENU”鍵，進入菜單界面，按DOWN鍵或者UP鍵移動黑色光標選擇對應的子菜單，參數子菜單界面如下：

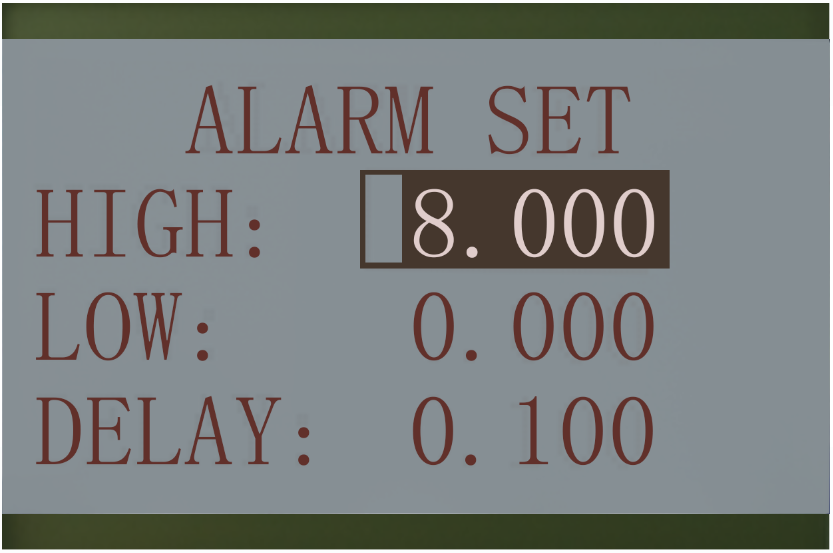

在參數子菜單界面，選擇ALARM菜單，按“ENTER”鍵，進入報警上下限設置，

進入菜單按“ENTER”鍵可以上下移動光標選擇高、低點和遲滯量設置。

比如選擇高點，按“DOWN”鍵移動數據位到你要修改的數值的位置然后按UP鍵修改數值，若要保存修改值，按住“ENTER”鍵不放直到屏幕出現保存提示（parameter save ok）即表示修改有效。

高點繼電器 將在實際測量值高于高報警設置值HIGH 值時動作，實際測量值再下降到低于（HIGH 值-DELAY值）時釋放；

        低點繼電器 將在實際測量值低于低報警設置值LOW值時動作，實際測量值再上升到高于（LOW值 +DELAY值）時釋放。有益于延長繼電器或交流接觸器的使用壽命。

     所以用戶必須根據實際情況設置高、低點和遲滯量。

6.2   Pulse清洗設置

按“MENU”鍵進入到菜單，按“UP”鍵光標移到PULSE，再按確認鍵進入到WASH PULSE SET，按“DOWN”鍵或“UP”鍵修改數值，若要保存修改值，按住“ENTER”鍵不放直到屏幕出現保存提示（parameter save ok）即表示修改有效。

6.3  Iout電流輸出設置

按“MENU”鍵進入菜單設置，按“UP”鍵光標移到I OUT，再按“ENTER”鍵移動光標到要設置的項，按“DOWN”鍵移到要修改的數據位，然后按“UP”鍵修改數值，若要保存修改值，按住“ENTER”鍵不放直到屏幕出現保存提示（parameter save ok）即表示修改有效。

如果要修改其他項，可短按“ENTER”鍵移動光標至該選項即可。

對應關系如下：

4～20mA輸出方式：I=4mA+{（D-DL）/ （DH-DL）}*16mA

其中： I—輸出的電流值              D—當前測得的濁度（污泥濃度）值     DH—用戶設定的20mA電流對應的濁度（污泥濃度）值，即輸出上限       DL—用戶設定的4mA電流對應的濁度（污泥濃度）值，即輸出下限

6.4  Sensr傳感器標定

按MENU鍵進入到菜單，按DOWN鍵光標移到SENSR，再按確認鍵進入到SENSOR ADJ，進入這個菜單時，光標鎖定最上面一行的在S1P或S2P上，按UP鍵選擇兩點標定

S2P：然后按住“ENTER”鍵不放直到屏幕出現保存提示（parameter save ok），這時候就進入到兩點標定狀態；按“ENTER”鍵移動光標到

1Point 10：進行第一點標定，將電極放入測量值接近零的標液中，待數值穩定，輸入已知的數值，按住“ENTER”鍵不放直到屏幕出現保存提示（parameter save ok），這時第一點標定完成（零點標定）；再按“ENTER”鍵移動光標到

2Point  15000  ：進行第二點標定，將電極放入測量值為已知數值的另外一種標液中，待數值穩定，輸入已知的數值，按住“ENTER”鍵不放直到屏幕出現保存

SS檢測儀提示（parameter save ok）， 這時第二點標定完成（斜率標定）。

6.5   Addr通訊設定

按MENU鍵進入到菜單，按DOWN鍵光標移到ADDR，再按確認鍵進入到485 ADDRESS SET，按down鍵移動光標到你要修改的數值的位置然后按UP鍵修改數值，若要保存修改值，按住“ENTER”鍵不放直到屏幕出現保存提示（parameter save ok）即表示修改有效。

6.6   Disp測量范圍單位設置(出廠前已設置，用戶請勿修改）

此菜單一般為生產廠家使用，用戶盡量不要進入此菜單以免造成錯誤設置。

6.7  FAC恢復出廠值設置(出廠前已設置，用戶請勿修改）

此菜單一般為生產廠家使用，用戶盡量不要進入此菜單以免造成錯誤設置。

儀器出廠時已經經過嚴格的校準，用戶一般情況不需要自行校準，以免影響測量精度。如遇到特殊情況，不校準測量誤差較大時，可與生產廠家聯系在技術人員指導下進行。

七》實用案例

1.監視工廠排放水

在排放至河流的最終階段測定濁度儀，以確認從工廠的排放水是否處理恰當，是否可排放到河流中。

2.監視沉淀槽上方水SS

工廠內排水經過藥劑處理后被運送到沉淀槽。通過檢測該沉淀槽上方的水SS，判斷藥劑處理是否合格。

3.監視原水

根據工廠排水的原水SS，調節藥劑添加量。
