SD347-FQ系列浮球水位開關自動控制器種類

一.液位傳感器工作原理：

水位傳感器的原理：罐體內的水位傳感器，將感受到的水量信號傳送至控制器，控制器內的操作系統將實測值的水量數據信號與設置數據信號根據比較，得到偏差，隨后依據偏差的特性，向給水電動閥傳出 開 關 的控制指令，確保罐體實現設置水量。

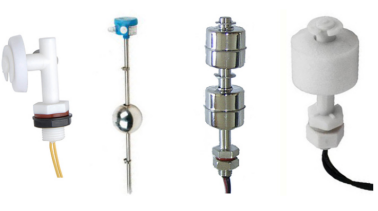

二.浮球液位開關的種類及規格型號圖片

1、SD347-FQ系列不銹鋼浮球開關

普通型不銹鋼浮球液位開關具備垂直與水平安裝使用二種配置，選用1路30VA或100VA簧片開關導出，能安全可靠地對比較干凈的水、稀釋液化學藥品和輕質油根據水位檢測。適用于物質包含去離子熱水和食用油。可垂直安裝使用在罐體內或水平安裝使用在罐壁上，用作高水位或低水位報警功能。

2、SD347-LGFQ系列連桿浮球液位開關

連桿浮球液位開關套裝能安全可靠地對比較干凈的水、稀釋液化學溶劑和輕質油根據多點水位檢測，最大量程為8寸（2.44米）。選用1-5路簧片開關導出，一體式集裝接線盒內有集成接線終端。該型開關選用不銹鋼材料，適用于高溫或高壓操作過程罐體的水位測量。

3、SD347-FQ系列磁浮球液位開關

磁浮球開關常被適用在罐體水位的調節上。并沒有外置電源，邊側或頂端安裝使用，寬的環境溫度工作壓力的范圍，各種各樣的操作過程聯接，不銹鋼接液部位和防爆制定，應用領域廣。

4、SD347-FQCZ系列側裝式浮球液位開關

側裝式浮球液位開關常被適用在罐體水位的調節上。側裝式浮球開關并沒有外置電源，邊側或頂端安裝使用，寬的環境溫度工作壓力的范圍，各種各樣的操作過程聯接，不銹鋼接濕部位和防爆制定使其成為了常見適用于的浮球液位開關。

5、SD347-FQDL系列電纜式浮球液位開關

電纜式浮球液位開關具有兩個腔室，在生產加工電纜式浮球開關的過程中采用特定加工工藝使之充分密閉。根據電纜式端部的平衡錘可調節不同的開關點。不含毒性和無汞性使電纜式浮球液位開關能夠適用于飲用水中。

6、SD347-FQDD系列多點不銹鋼浮球液位開關

多點不銹鋼浮球液位開關用作FM和CSA認證的防爆適用和通常條件適用。改裝開關較多具備4個開關點，可用作PLC或SCADA遠程控制設施監控。經典適用在高溫和高壓操作過程罐，同時須要防爆認證的條件。

三. 浮球開關水位控制器的安裝方法注意事項

1、必須保持垂直安裝，以保證浮球在主體管內能上下運動自如；

2、量程超過3.5米以上的液位計需要在導桿底部加裝支承耳朵以加固導桿位置和穩定；

3、安裝位置應遠離液體入口，否則浮球會因入口液體注入易產生波動而造成誤動作；

4、液位計量程的零點和滿程位置一般在出廠時已根據用戶需要設置好，請不要隨意重新設置，以免造成檢測不準確；

5、當浮球液位計使用一段時間后，如果出現浮子難以浮起或浮子挪動不靈敏的狀況，一般都是由于浮子的磁性導致浮子導桿孔沾有鐵屑或其他污物所致，此時，可先排空介質后取出浮子，清除浮子上沾有的鐵屑或其他污物后重新裝上即可。

6  浮球開關不能直接控制電磁閥或大功率繼電器，交流接觸器等。要加小型繼電器（如HH54P）過渡。

若是浮球式液位開關選用的是塑料材料，那樣須要留意的便是工作溫度，通常不能夠高于八十九度，推薦采用工作溫度為六十度之內。另一方面便是不能夠高于所采用的電流強度等，如24V則不能夠高于24V。若是選用不銹鋼材料，那樣須要留意的便是耐腐蝕性和電流強度等。此外不一樣材料的共同之處便是須要輕拿輕放。
