SD34F水質分析測量儀器在線濁度傳感器
陽健成立之時即定位為國內、完善的在線水質分析儀表研發制造商。公司業務范圍包括：開發制造在線pH計、ORP計、溶氧儀、電導率儀、余氯儀、離子濃度分析儀、濁度儀、懸浮物濃度分析儀、泥水界面儀、超聲波液位計和明渠流量計，以及在線COD分析儀、在線氨氮分析儀、在線總氮分析儀、在線總磷分析儀和在線重金屬離子分析儀等產品。
一、 工作原理
一、 工作原理
一體式在線濁度傳感器采用散射光式濁度測量法原理設計制作而成。當一束光束射入水樣時，由于水樣中濁度物質使光產生散射，通過測量與入射光垂直方向的散射光強度，并與內部標定值比對，從而計算出水樣中的濁度，經過線性化處理輸出最終值。
0～1000 NTU
精度：小于5%F.S.
0～50 ℃；IP68 防護，水深 20 米內
90度角散射光原理，內置溫度傳感器
支持 RS-485， Modbus/RTU 協議
光纖式結構，抗外界光干擾能力強
紅外 LED 光源，穩定性高
方便、快速、穩定、易維護
二、 技術性能和規格
測量原理:散射光法
量程范圍:0～1000NTU 或 0～200NTU
分辨率:0.1NTU，0.1℃
精度:讀數的正負3% 或正負3NTU，以大者為準，正負0.5℃
校準方式:兩點校準
溫度補償:自動溫度補償(Pt1000)
輸出方式:RS-485(Modbus/RTU)
工作條件:0～50℃，小于0.2MPa
存儲溫度:-5～65℃
安裝方式:浸入式安裝，3/4吋 NPT 螺紋
線纜長度:5 米，其它長度可定制
功耗:小于0.5W
電源:12～24VDC 正負10%
防護等級IP68

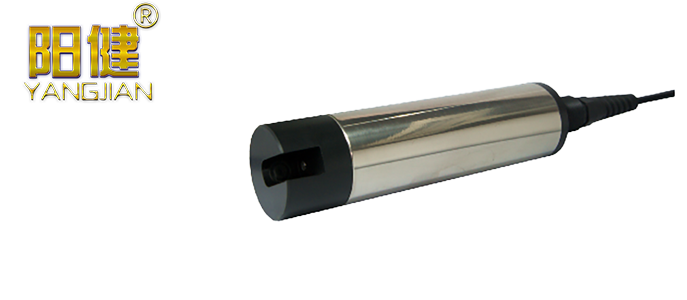

.png "水質檢測SD34F水質分析測量儀器在線濁度傳感器(圖1)")
三、 安裝和電氣連接
1. 安裝:安裝距離要求：與側壁保持5cm以上，與底部保持10cm以上。
2. 電氣連接
a)紅色線一一電源線（12～24V）
b)黑色線一一地線（GND）
c)藍色線一一485A
d)白色線一一485B
e)裸露線一一屏蔽線
完成接線后，應仔細檢查，避免通電前的錯誤連接。
線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑 6 mm，所有接口均已做防水處理。
完善的小型水質自動監測站，首要的前提是水質監測，即水質監測項目的相關儀器設備，首先五參數水質在線自動分析儀（水溫、pH、溶解氧、電導率、濁度）是少不了的，其次氨氮水質在線自動分析儀，總磷水質在線自動分析儀，高錳酸鹽指數在線自動分析儀，總氮水質在線自動監測儀等。
